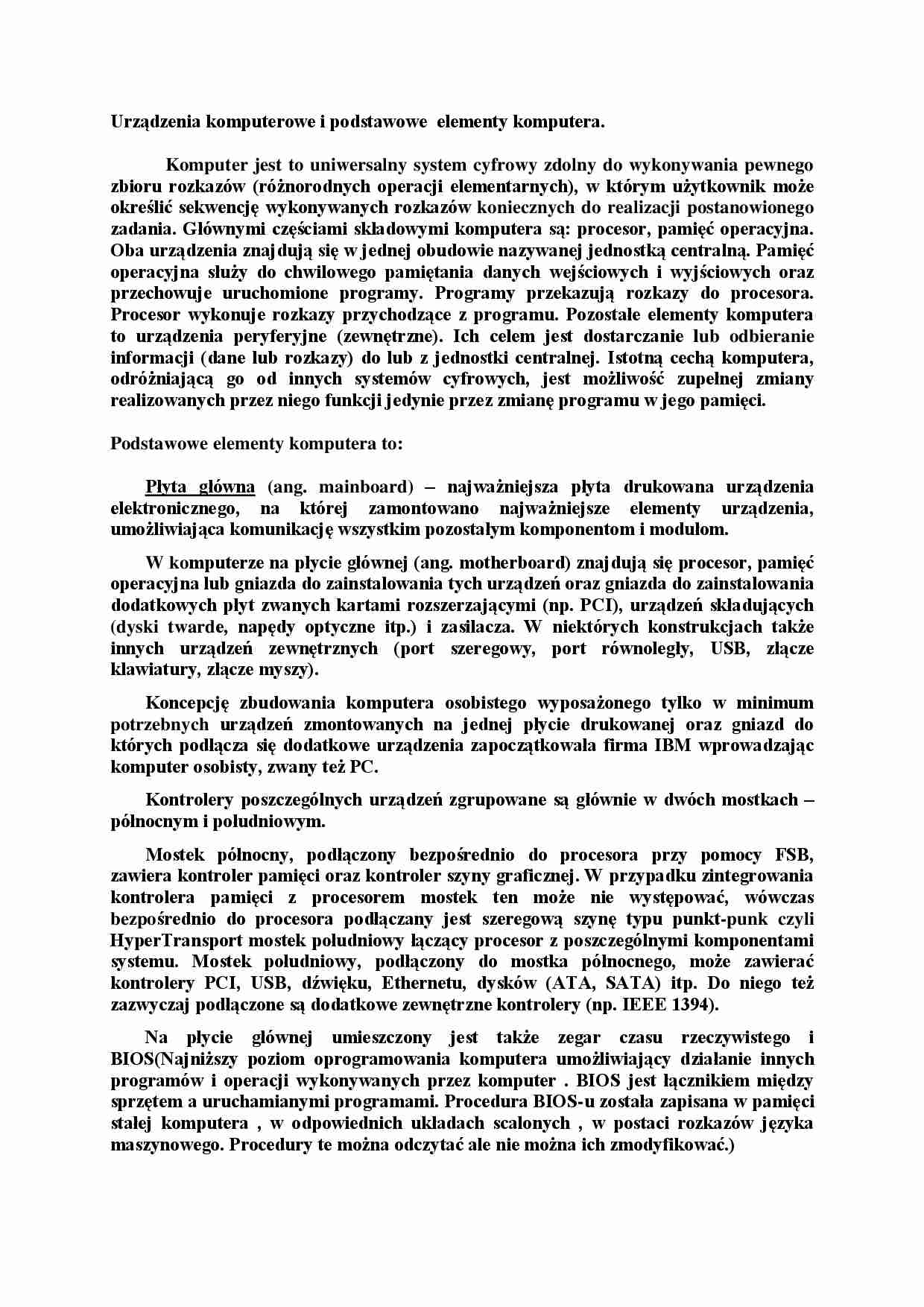

Urządzenia komputerowe i podstawowe elementy komputera.
Komputer jest to uniwersalny system cyfrowy zdolny do wykonywania pewnego zbioru rozkazów (różnorodnych operacji elementarnych), w którym użytkownik może określić sekwencję wykonywanych rozkazów koniecznych do realizacji postanowionego zadania. Głównymi częściami składowymi komputera są: procesor, pamięć operacyjna. Oba urządzenia znajdują się w jednej obudowie nazywanej jednostką centralną. Pamięć operacyjna służy do chwilowego pamiętania danych wejściowych i wyjściowych oraz przechowuje uruchomione programy. Programy przekazują rozkazy do procesora. Procesor wykonuje rozkazy przychodzące z programu. Pozostałe elementy komputera to urządzenia peryferyjne (zewnętrzne). Ich celem jest dostarczanie lub odbieranie informacji (dane lub rozkazy) do lub z jednostki centralnej. Istotną cechą komputera, odróżniającą go od innych systemów cyfrowych, jest możliwość zupełnej zmiany realizowanych przez niego funkcji jedynie przez zmianę programu w jego pamięci.
Podstawowe elementy komputera to:
Płyta główna (ang. mainboard) - najważniejsza płyta drukowana urządzenia elektronicznego, na której zamontowano najważniejsze elementy urządzenia, umożliwiająca komunikację wszystkim pozostałym komponentom i modułom.
W komputerze na płycie głównej (ang. motherboard) znajdują się procesor, pamięć operacyjna lub gniazda do zainstalowania tych urządzeń oraz gniazda do zainstalowania dodatkowych płyt zwanych kartami rozszerzającymi (np. PCI), urządzeń składujących (dyski twarde, napędy optyczne itp.) i zasilacza. W niektórych konstrukcjach także innych urządzeń zewnętrznych (port szeregowy, port równoległy, USB, złącze klawiatury, złącze myszy).
Koncepcję zbudowania komputera osobistego wyposażonego tylko w minimum potrzebnych urządzeń zmontowanych na jednej płycie drukowanej oraz gniazd do których podłącza się dodatkowe urządzenia zapoczątkowała firma IBM wprowadzając komputer osobisty, zwany też PC.
Kontrolery poszczególnych urządzeń zgrupowane są głównie w dwóch mostkach - północnym i południowym.
Mostek północny, podłączony bezpośrednio do procesora przy pomocy FSB, zawiera kontroler pamięci oraz kontroler szyny graficznej. W przypadku zintegrowania kontrolera pamięci z procesorem mostek ten może nie występować, wówczas bezpośrednio do procesora podłączany jest szeregową szynę typu punkt-punk czyli HyperTransport mostek południowy łączący procesor z poszczególnymi komponentami systemu. Mostek południowy, podłączony do mostka północnego, może zawierać kontrolery PCI, USB, dźwięku, Ethernetu, dysków (ATA, SATA) itp. Do niego też zazwyczaj podłączone są dodatkowe zewnętrzne kontrolery (np. IEEE 1394).
Na płycie głównej umieszczony jest także zegar czasu rzeczywistego i BIOS(Najniższy poziom oprogramowania komputera umożliwiający działanie innych programów i operacji wykonywanych przez komputer . BIOS jest łącznikiem między sprzętem a uruchamianymi programami. Procedura BIOS-u została zapisana w pamięci stałej komputera , w odpowiednich układach scalonych , w postaci rozkazów języka maszynowego. Procedury te można odczytać ale nie można ich zmodyfikować.)
(…)
…, a także w innych urządzeniach przenośnych.
Dla dysków twardych najważniejsze są parametry: pojemność, szybkość transmisji danych, czas dostępu, prędkość obrotowa talerzy (obr/min.) oraz MTBF.
Kilka dysków twardych można łączyć w macierz dyskową, dzięki czemu można zwiększyć niezawodność przechowywania danych, dostępną przestrzeń na dane, zmniejszyć czas dostępu. Dysk twardy składa się z następujących części:
obudowy…
… z CD-ROM-u określa się jako wielokrotność prędkości pierwszego napędu tego typu (oznaczanej jako x1) - 150 kB/s. Tak więc napęd CD-ROM x50 powinien odczytywać dane z maksymalną szybkością transferu 7,3 MB/s. Czas dostępu do informacji w typowych napędach CD-ROM wynosi około 90-120 ms, czyli jest około 10 razy dłuższy niż dla dysków twardych.
Karta graficzna - często określana też mianem akcelerator…
… posiadającej złocone wyprowadzenia (stosowane ze względu na własności stykowe tego metalu). Ich sercem jest monokryształ krzemu, na który naniesiono techniką fotolitografii szereg warstw półprzewodnikowych, tworzących, w zależności od zastosowania, sieć od kilku tysięcy do kilkuset milionów tranzystorów. Połączenia wykonane są z metalu (aluminium, miedź). Ważnym parametrem procesora jest rozmiar elementów…
