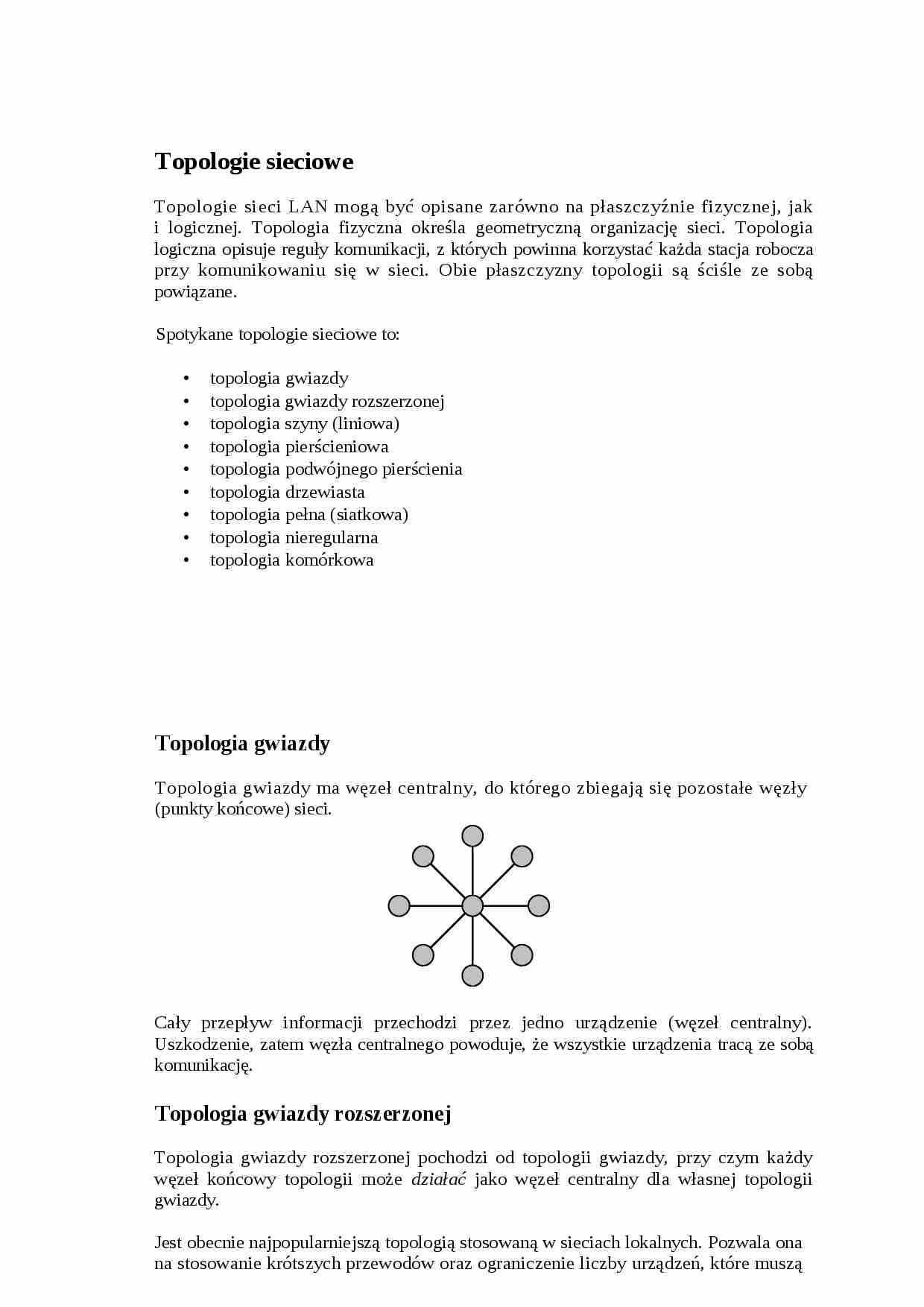

Topologie sieciowe Topologie sieci LAN mogą być opisane zarówno na płaszczyźnie fizycznej, jak i logicznej. Topologia fizyczna określa geometryczną organizację sieci. Topologia logiczna opisuje reguły komunikacji, z których powinna korzystać każda stacja robocza przy komunikowaniu się w sieci. Obie płaszczyzny topologii są ściśle ze sobą powiązane. Spotykane topologie sieciowe to: topologia gwiazdy topologia gwiazdy rozszerzonej topologia szyny (liniowa) topologia pierścieniowa topologia podwójnego pierścienia topologia drzewiasta topologia pełna (siatkowa) topologia nieregularna topologia komórkowa Topologia gwiazdy Topologia gwiazdy ma węzeł centralny, do którego zbiegają się pozostałe węzły (punkty końcowe) sieci. Cały przepływ informacji przechodzi przez jedno urządzenie (węzeł centralny). Uszkodzenie, zatem węzła centralnego powoduje, że wszystkie urządzenia tracą ze sobą komunikację. Topologia gwiazdy rozszerzonej Topologia gwiazdy rozszerzonej pochodzi od topologii gwiazdy, przy czym każdy węzeł końcowy topologii może działać jako węzeł centralny dla własnej topologii gwiazdy. Jest obecnie najpopularniejszą topologią stosowaną w sieciach lokalnych. Pozwala ona na stosowanie krótszych przewodów oraz ograniczenie liczby urządzeń, które muszą być połączone z węzłem centralnym. Topologia gwiazdy rozszerzonej jest hierarchiczna, co pozwala zachowywać ruch na poziomie lokalnym. Topologia szyny (liniowa) W topologii szyny wszystkie węzły połączone są bezpośrednio do jednego współdzielonego łącza. Uszkodzenie (przerwanie) współdzielonego łącza powoduje, że wszystkie urządzenia tracą ze sobą komunikację. W topologii tej wszystkie urządzenia sieciowe widzą wszystkie sygnały pochodzące od innych urządzeń włączonych do współdzielonego łącza. Topologia pierścieniowa Topologię pierścienia tworzy jeden zamknięty pierścień składający się z węzłów oraz połączeń między nimi, gdzie każdy węzeł połączony jest wyłącznie z dwoma sąsiadującymi węzłami. Aby w topologii pierścieniowej informacje mogły przepływać, każda stacja musi przekazywać je do stacji sąsiedniej. Zatem każda stacja włączona do pierścienia widzi wszystkie sygnały pochodzące od innych stacji. Topologia podwójnego pierścienia Topologi a podwójnego pierścienia jest niemal taka sama jak topologia pierścienia. Różnica polega na tym, że w tej pierwszej zastosowano dodatkowy (zapasowy)
(…)
… podstawowy (pień), z którego rozchodzą się kolejne węzły (gałęzie).
W przypadku topologii drzewiastej wyróżniamy dwa jej rodzaje: drzewo binarne (z każdego węzła odchodzą dwie gałęzie) oraz drzewo szkieletowe (węzły rozchodzą się od pnia szkieletu).
Topologia pełna (siatkowa)
W topologii pełnej (siatkowej) każdy węzeł jest połączony bezpośrednio z każdym innym węzłem.
Zaletą, takiego rozwiązania…
... zobacz całą notatkę
