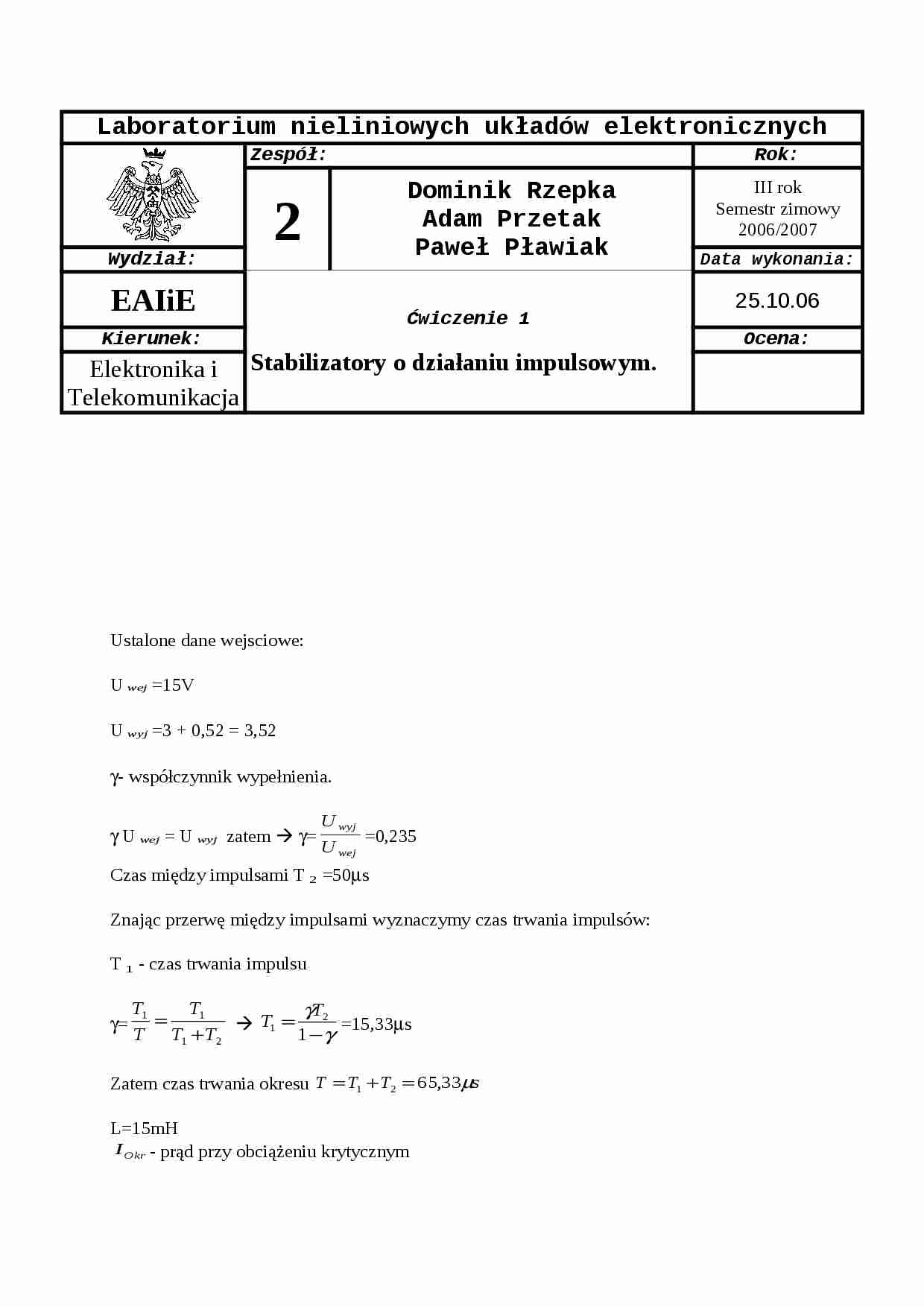

Laboratorium nieliniowych układów elektronicznych Zespół: Rok: 2 Dominik Rzepka Adam Przetak Paweł Pławiak III rok
Semestr zimowy
2006/2007
Wydział: Data wykonania: EAIiE Ćwiczenie 1 Stabilizatory o działaniu impulsowym. 25.10.06
Kierunek: Ocena: Elektronika i Telekomunikacja
Ustalone dane wejsciowe:
U =15V
U =3 + 0,52 = 3,52
γ- współczynnik wypełnienia.
γ U = U zatem γ= =0,235
Czas między impulsami T =50μs
Znając przerwę między impulsami wyznaczymy czas trwania impulsów:
T - czas trwania impulsu
γ= =15,33μs
Zatem czas trwania okresu L=15mH
- prąd przy obciążeniu krytycznym
= =5,86 mA
Obliczymy teraz pojemność C którą będziemy podłączać równolegle do wlutowanej już pojemności w układzie. Z zależności na czas trwania impulsu T wyznaczymy C
Gdzie T - czas trwania impulsu:
T =0,32RC gdzie R=10kΩ
Zatem C= =4,8nF
C=1nF|| C =(1nF + C ) C =4,8nF-1nF=3,8nF
Wykresy prądów dla obciążenia krytycznego:
Uint I I 0
I I I I Wykresy prądów dla obciążenia nadkrytycznego:
(…)
…=10kΩ
Zatem C= =4,8nF
C=1nF|| C =(1nF + C ) C =4,8nF-1nF=3,8nF
Wykresy prądów dla obciążenia krytycznego:
Uint I I 0
I I I I Wykresy prądów dla obciążenia nadkrytycznego:
Uint I I I 0
I I 0
I I 0
Wykresy prądów dla obciążenia podkrytycznego:
Uint I I 0
I I Schemat blokowy układu pomiarowego, umożliwiający badanie podstawowych parametrów zasilacza (napięcie wyjściowe, charakterystyka wyjściowa itd.).
…
