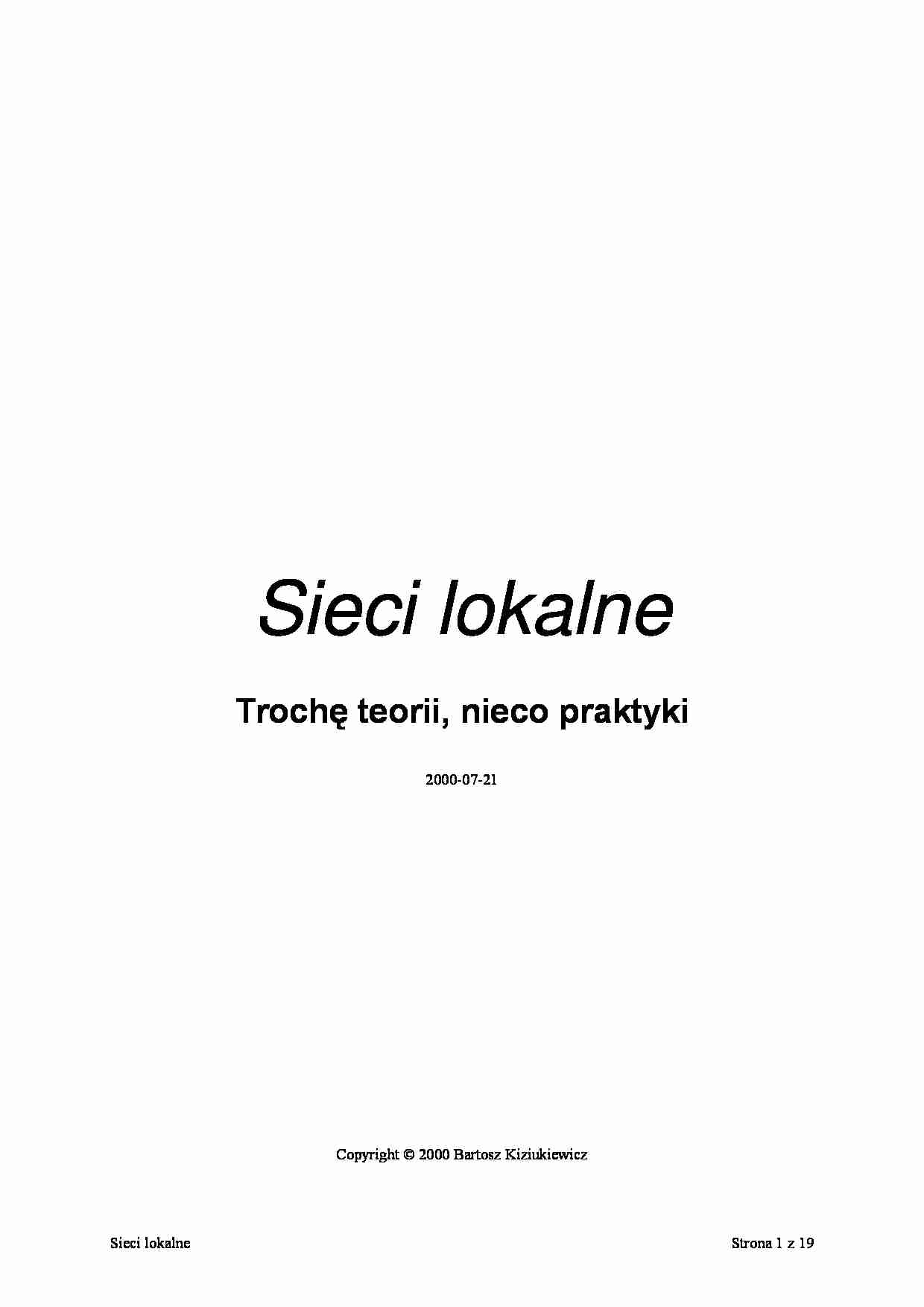

Sieci lokalne  Strona 1 z 19 Sieci lokalne Trochę teorii, nieco praktyki 2000-07-21 Copyright © 2000 Bartosz Kiziukiewicz Sieci lokalne  Strona 2 z 19 Oryginalna wersja tego dokumentu powstała pewien czas temu dla osoby, która w sposób dosyć szybki musiała wejść w świat sieci lokalnych i Internetu. Obserwując jednak pytania, jakie pojawiają się co jakiś czas na grupie  pl.comp.networking postanowiłem udostępnić go szerszemu gronu ufając,  że będzie on służył pomocą początkującym oraz mniej doświadczonym administratorom własnych sieci lokalnych. Przy tej okazji chciałem złożyć specjalne podziękowania osobom, które na przeczytanie niniejszego opracowania poświęciły swój czas i wysunęły wiele uwag i propozycji dotyczących zawartości opracowania, a które ja skrupulatnie wykorzystałem. Podziękowania należą się w szczególności: Ziemkowi Borowskiemu , Ryszardowi Kulickiemu , i Romanowi Niewiadomskiemu . Osoby te służyły mi bezinteresowną pomocą wskazując niedociągnięcia i nieścisłości w przygotowanym materiale za co jestem im niezmiernie wdzięczny. Pewien wkład w powstanie niniejszej pracy miały również grupy pl.comp.networking  oraz  pl.comp.os.win95  bez których  nieświadomego udziału dokument ten prawdopodobnie nigdy by nie powstał a które ukierunkowały moją uwagę na problemy najczęściej nurtujące początkujących adeptów sieci komputerowych. Jestem oczywiście otwarty na wszelkie uwagi na temat niniejszego opracowania oraz pomysły, które przyczynią się do poszerzenia zawartości merytorycznej tej pracy. Dokument ten rozpowszechniany jest zgodnie z zasadami licencji GNU GPL. Z pozdrowieniem Bartosz Kiziukiewicz Sieci lokalne  Strona 3 z 19 WPROWADZENIE TEORETYCZNE ............................................................................................................... 4 MEDIA TRANSMISYJNE ......................................................................................................................................... 4 Skrętka nieekranowana (UTP – Unshielded Twisted Pair) ............................................................................. 4 Skrętka foliowana (FTP – Foiled Twisted Pair).............................................................................................. 4 Skrętka ekranowana (STP – Shielded Twisted Pair) ....................................................................................... 4 Kategorie kabli miedzianych ........................................................................................................................... 4 Kabel współosiowy (koncentryczny)................................................................................................................ 4

(…)

… o szybkości transmisji do 10 MHz, stos. w sieciach Token Ring (4 Mb/s) oraz Ethernet
10Base-T (10 Mb/s). Kabel zawiera 4 pary skręconych przewodów;
• kategoria 4 – skrętka działająca z szybkością do 16 MHz. Kabel zbudowany jest z czterech par przewodów;
• kategoria 5 – skrętka z dopasowaniem rezystancyjnym pozwalająca na transmisję danych z szybkością
100 MHz pod warunkiem poprawnej instalacji kabla (zgodnie…
… - Łącza transmisyjnego (danych). Zajmuje się pakietami logicznymi (lub ramkami) danych.
Pakuje nieprzetworzone bity danych z warstwy fizycznej w ramki, których format zależy od typu sieci:
Ethernet lub Token Ring. Ramki używane przez tą warstwę zawierają fizyczne adresy nadawcy i
odbiorcy danych.
Sieci lokalne
Strona 7 z 19

warstwa 1 – Fizyczna. Przesyła nieprzetworzone bity danych przez fizyczny…
… – Aplikacyjna – poczta, transmisja plików, telnet
• warstwa 3 – Transportu – TCP (Transmission Control Protocol) – protokół sterujący transmisją
• warstwa 2 – Sieciowa – IP (Internet Protocol) – protokół internetowy
• warstwa 1 – Fizyczna – Ethernet (karta sieciowa i połączenia sieciowe)
W każdej z tych warstw informacje są wymieniane przez jeden z wielu protokołów sieciowych.
Protokoły sieciowe
Protokół sieciowy wyjaśnia cały uprzednio uzgodniony przez nadawcę i odbiorcę proces wymiany danych na
określonej warstwie modelu sieciowego. W uproszczonym czterowarstwowym modelu sieciowym można
wyróżnić następujące protokoły:
• Protokoły warstwy fizycznej: Ethernet, Token Ring
• Protokoły warstwy sieciowej: protokół internetowy (IP) będący częścią zestawu protokołów TCP/IP
• Protokoły warstwy transportu…
… .................................................................................................................................... 15
KONFIGURACJA SIECI................................................................................................................................... 15
SIEĆ TCP/IP NA WINDOWS 95/98 ...................................................................................................................... 16
Instalacja karty sieciowej i protokołów…
…................................................................................. 8
PROTOKOŁY SIECIOWE ......................................................................................................................................... 8
TCP/IP I INTERNET .............................................................................................................................................. 8
Adresy IP (IPv4…

połączenie (zwane sesją). Warstwa ta tłumaczy nazwy systemów na właściwe adresy (na przykład na
adresy IP w sieci TCP/IP).
• warstwa 4 – Transportu. Jest odpowiedzialna za dostawę wiadomości, które pochodzą z warstwy
aplikacyjnej. U nadawcy warstwa transportu dzieli długie wiadomości na kilka pakietów, natomiast u
odbiorcy odtwarza je i wysyła potwierdzenie odbioru. Sprawdza także, czy dane zostały…
… sieciowe:
• NetBEUI – protokół używany w aplikacjach Microsoftu, który jednak nie zdobył większego uznania, choć
może być z powodzeniem wykorzystywany do dzielenia plików i drukarek w małych sieciach MS
Networking;
• IPX/SPX – wykorzystywany do łączenia z serwerami pracującymi w oparciu o system Novell Netware;
• TCP/IP – wykorzystywany w systemie Novell Netware 5 oraz przede wszystkim przy łączeniu sieci
... zobacz całą notatkę
