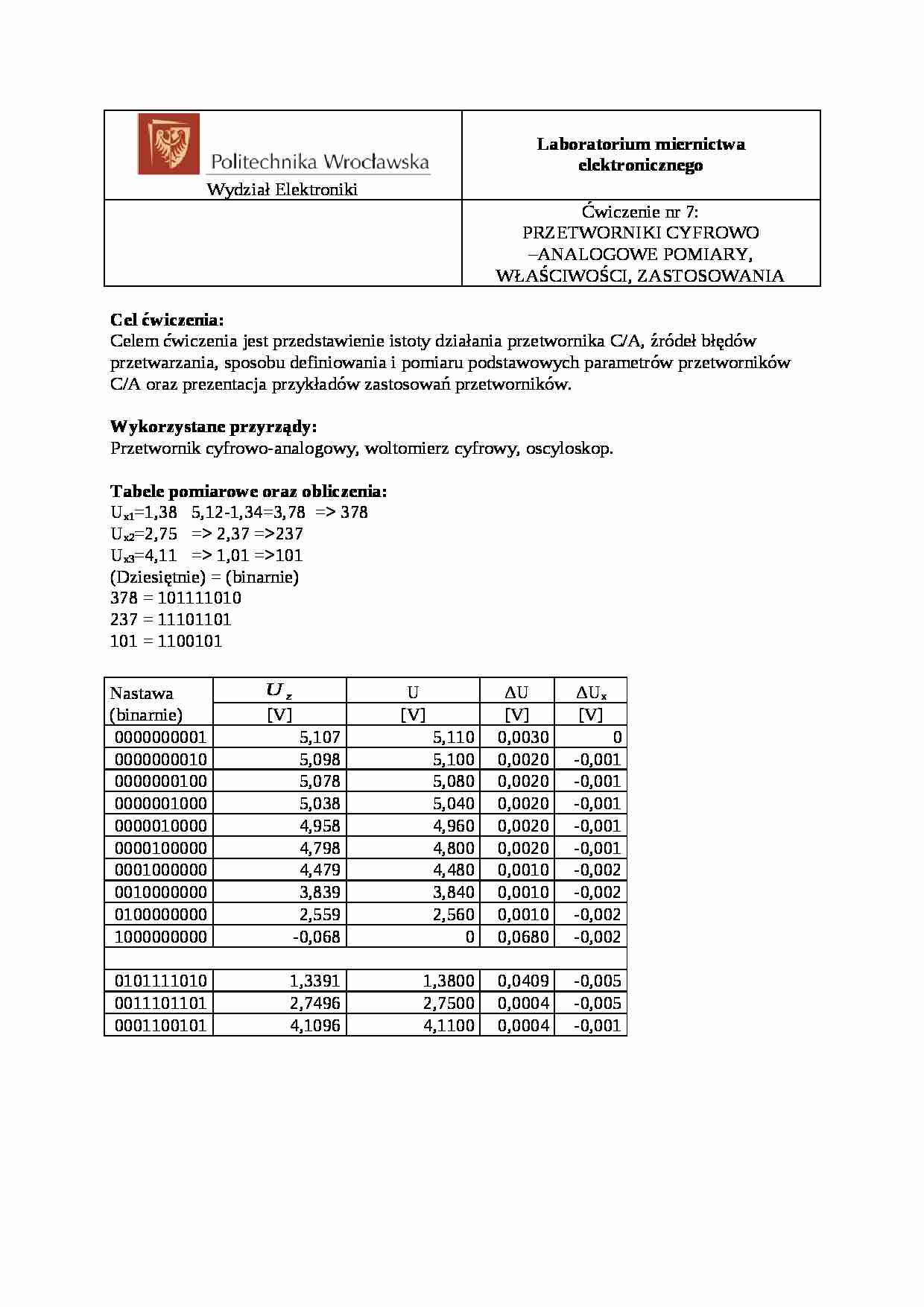

Przetworniki cyfrowo-analogowe - wykład - strona 1 Przetworniki cyfrowo-analogowe - wykład - strona 2 Przetworniki cyfrowo-analogowe - wykład - strona 3

Fragment notatki:

Wydział Elektroniki
Laboratorium miernictwa
elektronicznego
Ćwiczenie nr 7:
PRZETWORNIKI CYFROWO -ANALOGOWE POMIARY, WŁAŚCIWOŚCI, ZASTOSOWANIA
Cel ćwiczenia:
Celem ćwiczenia jest przedstawienie istoty działania przetwornika C/A, źródeł błędów
przetwarzania, sposobu definiowania i pomiaru podstawowych parametrów przetworników C/A oraz prezentacja przykładów zastosowań przetworników.
Wykorzystane przyrządy: Przetwornik cyfrowo-analogowy, woltomierz cyfrowy, oscyloskop. Tabele pomiarowe oraz obliczenia:
Ux1=1,38 5,12-1,34=3,78 = 378
Ux2=2,75 = 2,37 =237
Ux3=4,11 = 1,01 =101
(Dziesiętnie) = (binarnie)
378 = 101111010
237 = 11101101
101 = 1100101
Nastawa
(binarnie)
U
ΔU
ΔUx [V]
[V]
[V]
[V]
 0000000001
5,107
5,110
0,0030
0
 0000000010
5,098
5,100
0,0020
-0,001
 0000000100
5,078
5,080
0,0020
-0,001
 0000001000
5,038
5,040
0,0020
-0,001
 0000010000
4,958
4,960
0,0020
-0,001
 0000100000
4,798
4,800
0,0020
-0,001
 0001000000
4,479
4,480
0,0010
-0,002
 0010000000
3,839
3,840
0,0010
-0,002
 0100000000
2,559
2,560
0,0010
-0,002
 1000000000
-0,068
0
0,0680
-0,002
0101111010
1,3391
1,3800
0,0409
-0,005
0011101101
2,7496
2,7500
0,0004
-0,005
0001100101
4,1096
4,1100
0,0004
-0,001
-wartość zmierzona, ... zobacz całą notatkę
