Przerzutniki (kolokwium)

Nasza ocena:

3
Pobrań: 14
Wyświetleń: 1358
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Przerzutniki (kolokwium) - strona 1 Przerzutniki (kolokwium) - strona 2

Fragment notatki:

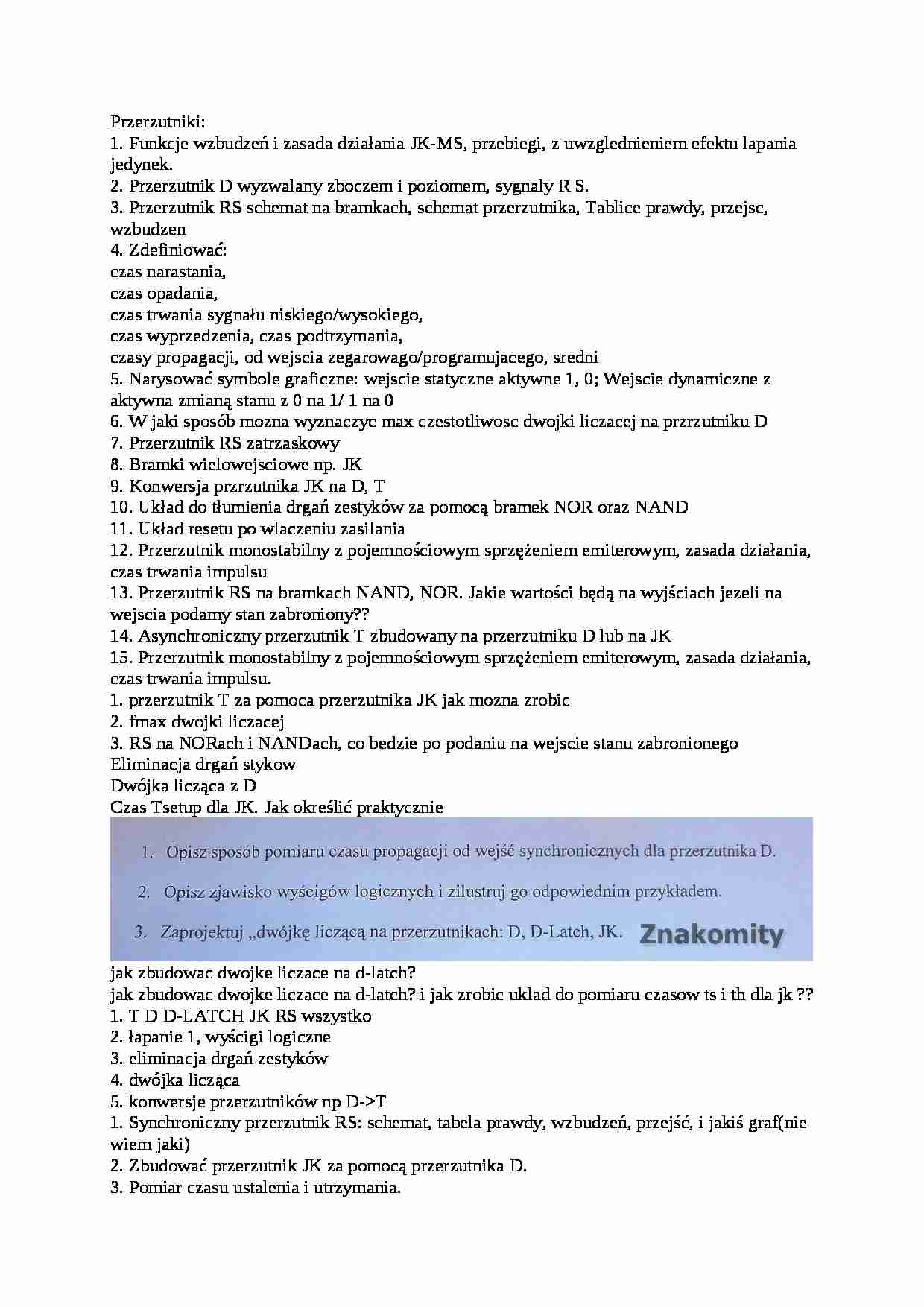

Przerzutniki:
1. Funkcje wzbudzeń i zasada działania JK-MS, przebiegi, z uwzglednieniem efektu lapania jedynek. 2. Przerzutnik D wyzwalany zboczem i poziomem, sygnaly R S. 3. Przerzutnik RS schemat na bramkach, schemat przerzutnika, Tablice prawdy, przejsc, wzbudzen 4. Zdefiniować: czas narastania, czas opadania, czas trwania sygnału niskiego/wysokiego, czas wyprzedzenia, czas podtrzymania, czasy propagacji, od wejscia zegarowago/programujacego, sredni 5. Narysować symbole graficzne: wejscie statyczne aktywne 1, 0; Wejscie dynamiczne z aktywna zmianą stanu z 0 na 1/ 1 na 0 6. W jaki sposób mozna wyznaczyc max czestotliwosc dwojki liczacej na przrzutniku D 7. Przerzutnik RS zatrzaskowy 8. Bramki wielowejsciowe np. JK 9. Konwersja przrzutnika JK na D, T 10. Układ do tłumienia drgań zestyków za pomocą bramek NOR oraz NAND 11. Układ resetu po wlaczeniu zasilania 12. Przerzutnik monostabilny z pojemnościowym sprzężeniem emiterowym, zasada działania, czas trwania impulsu 13. Przerzutnik RS na bramkach NAND, NOR. Jakie wartości będą na wyjściach jezeli na wejscia podamy stan zabroniony?? 14. Asynchroniczny przerzutnik T zbudowany na przerzutniku D lub na JK 15. Przerzutnik monostabilny z pojemnościowym sprzężeniem emiterowym, zasada działania, czas trwania impulsu.
1. przerzutnik T za pomoca przerzutnika JK jak mozna zrobic 2. fmax dwojki liczacej 3. RS na NORach i NANDach, co bedzie po podaniu na wejscie stanu zabronionego
Eliminacja drgań stykow Dwójka licząca z D Czas Tsetup dla JK. Jak określić praktycznie
jak zbudowac dwojke liczace na d-latch?
jak zbudowac dwojke liczace na d-latch? i jak zrobic uklad do pomiaru czasow ts i th dla jk ??
1. T D D-LATCH JK RS wszystko
2. łapanie 1, wyścigi logiczne
3. eliminacja drgań zestyków
4. dwójka licząca
5. konwersje przerzutników np D-T
1. Synchroniczny przerzutnik RS: schemat, tabela prawdy, wzbudzeń, przejść, i jakiś graf(nie wiem jaki)
2. Zbudować przerzutnik JK za pomocą przerzutnika D.
3. Pomiar czasu ustalenia i utrzymania.
4. Łapanie jedynek. 1. z asychronicznego RS zrobić synchroniczny D
2. układy tłumienia drgania zestyków
3. problemy dynamiczne przerzutników
4. z jk zrobić T
1. Synchroniczny przerzutnik RS: schemat, tabela prawdy, wzbudzeń, przejść, i jakiś graf przejść.
2. Zbudować przerzutnik T z JK. (albo D z JK - nie pamiętam)
3. Czas propagacji - co to? i jak mierzyć?
1. Przerzutnik RS zbudowany z bramek NAND i tablica prawdy.
2. Z JK robic T.
3. Parametry dynamiczne przerzutników.
1) Zaprojektowac JK w oparciu o D
