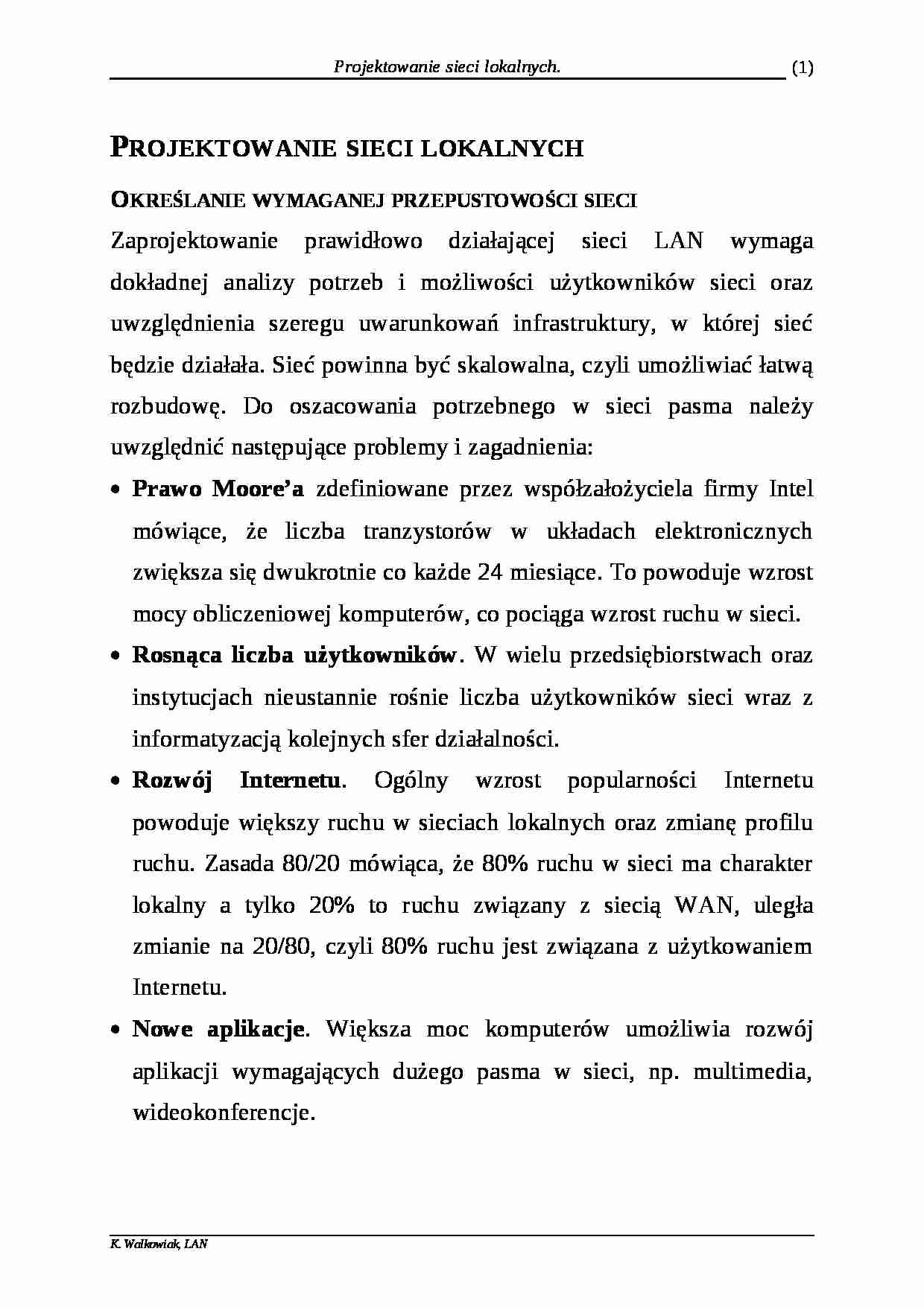

Projektowanie sieci lokalnych Określanie wymaganej przepustowości sieci Zaprojektowanie prawidłowo działającej sieci LAN wymaga dokładnej analizy potrzeb i możliwości użytkowników sieci oraz uwzględnienia szeregu uwarunkowań infrastruktury, w której sieć będzie działała. Sieć powinna być skalowalna, czyli umożliwiać łatwą rozbudowę. Do oszacowania potrzebnego w sieci pasma należy uwzględnić następujące problemy i zagadnienia:
Prawo Moore'a zdefiniowane przez współzałożyciela firmy Intel mówiące, że liczba tranzystorów w układach elektronicznych zwiększa się dwukrotnie co każde 24 miesiące. To powoduje wzrost mocy obliczeniowej komputerów, co pociąga wzrost ruchu w sieci.
Rosnąca liczba użytkowników . W wielu przedsiębiorstwach oraz instytucjach nieustannie rośnie liczba użytkowników sieci wraz z informatyzacją kolejnych sfer działalności.
Rozwój Internetu . Ogólny wzrost popularności Internetu powoduje większy ruchu w sieciach lokalnych oraz zmianę profilu ruchu. Zasada 80/20 mówiąca, że 80% ruchu w sieci ma charakter lokalny a tylko 20% to ruchu związany z siecią WAN, uległa zmianie na 20/80, czyli 80% ruchu jest związana z użytkowaniem Internetu.
Nowe aplikacje . Większa moc komputerów umożliwia rozwój aplikacji wymagających dużego pasma w sieci, np. multimedia, wideokonferencje.
Architektury sieci lokalnych Sieć szkieletowa rozproszona (ang. distributed ). Podsieci łączone są szeregowo. Podsieć definiowana jest jako piętro, ośrodek lub kilka, blisko położonych grup roboczych.
Sieć szkieletowa z punktem centraln ym (ang. collapsed ). Ta architektura wdrażana jest kiedy opóźnienia wprowadzane przez przełączniki lub routery w sieci rozproszonej są zbyt duże. Centralnym punktem sieci jest wydajny przełącznik lub router.
Obydwie architektury mają podobnie zorganizowane podsieci, podstawową różnica jest sposób podłączenia do sieci szkieletowej.
Architektura sieci kampusowej Sieć kampusowa jest to sieć typu LAN obejmująca kilka lub kilkanaście budynków.
Architektura sieci kampusowej zakłada przeniesienie inteligencji sieci, podstawowych usług oraz przełączania na poziom użytkownika.
Sieć kampusowa składa się z trzech bloków funkcjonalnych:
blok budynkowy,
rdzeń sieciowy,
blok serwerów.
Blok budynkowy Blok budynkowy umożliwia podłączenie do sieci kampusowej wielu stacji sieciowych. W tym celu używane są przełączniki warstwy 2 umieszczone w KPD (kondygnacyjny punkt dystrybucyjny), które zapewniają dedykowane łącze stacjom sieciowym. Za pośrednictwem okablowania pionowego pod łączy się KPD z BPD (budynkowy punkt dystrybucyjny), w którym instaluje się przełączniki dystrybucyjne i routery. Przełączniki instalowane w BPD są centralnym punktem połączeń dla wszystkich przełączników ulokowanych w BPD. Routery instalowane w BPD stanowią miejsce ochrony bloku budynkowego przed ewentualnymi uszkodzeniami w innych częściach sieci, np. przed burzami broadcastowymi.

(…)

… niezawodności w sieciach LAN należy stosować redundancje, czyli różne techniki polegające na instalowaniu w sieci oprócz komponentów podstawowych, także nadmiarowe.
Redundancja sprzętowa. W sieci instalowane są nadmiarowe elementy zabezpieczające najważniejsze funkcje sieci (np. serwery, urządzenia sieciowe).
Redundancja połączeń. Połączenia redundancyjne to dodatkowe połączenia fizyczne względem połączeń…
