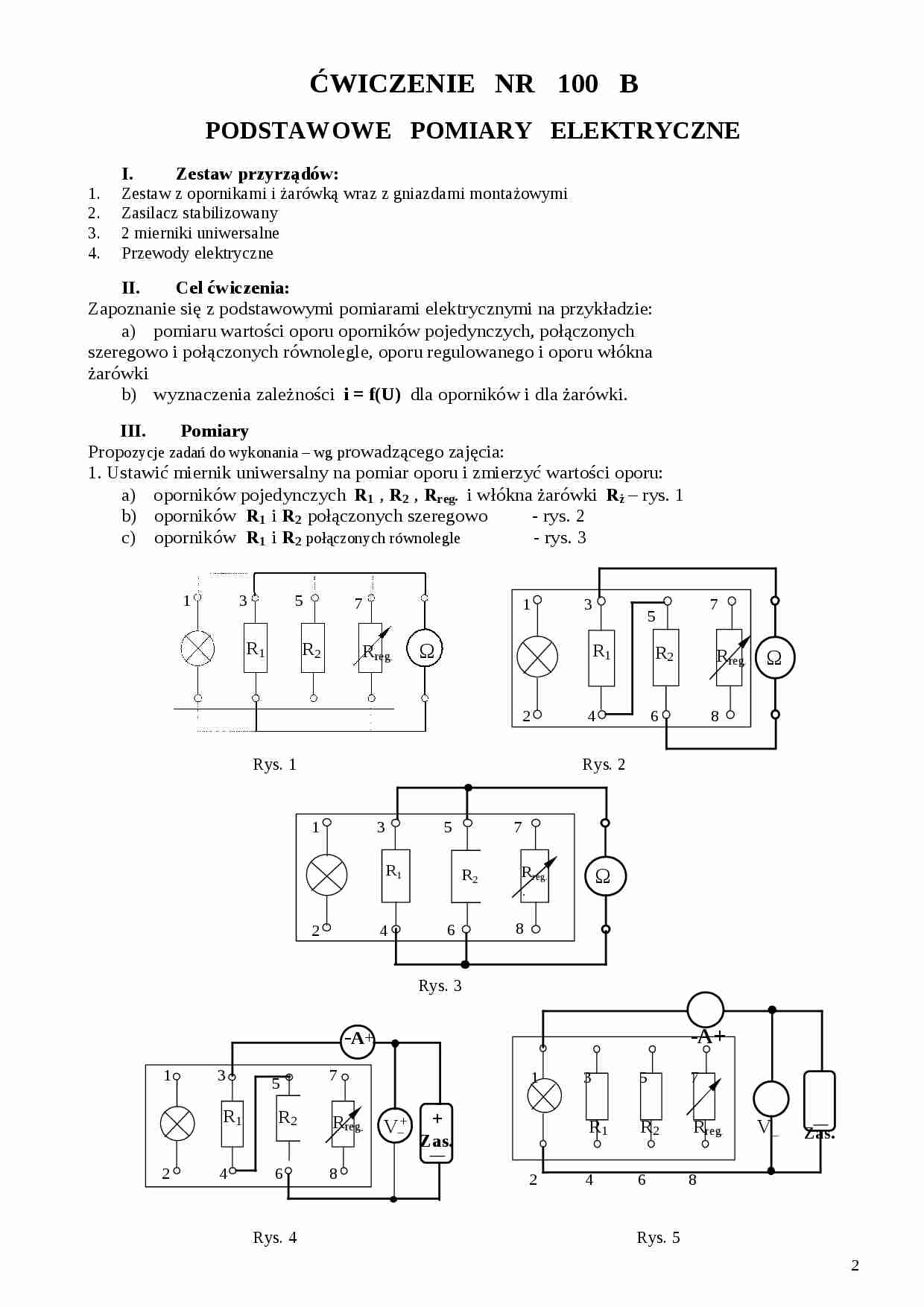

ĆWICZENIE NR 100 B
PODSTAWOWE POMIARY ELEKTRYCZNE
I. Zestaw przyrządów:
1. Zestaw z opornikami i żarówką wraz z gniazdami montażowymi
2. Zasilacz stabilizowany
3. 2 mierniki uniwersalne
4. Przewody elektryczne
II. Cel ćwiczenia:
Zapoznanie się z podstawowymi pomiarami elektrycznymi na przykładzie:
a) pomiaru wartości oporu oporników pojedynczych, połączonych szeregowo i połączonych równolegle, oporu regulowanego i oporu włókna żarówki
b) wyznaczenia zależności i = f(U) dla oporników i dla żarówki.
III. Pomiary
Propozycje zadań do wykonania - wg prowadzącego zajęcia:
1. Ustawić miernik uniwersalny na pomiar oporu i zmierzyć wartości oporu:
a) oporników pojedynczych R1 , R2 , Rreg. i włókna żarówki Rż - rys. 1
b)
oporników R1 i R2
połączonych szeregowo
- rys. 2
c)
oporników R1 i R2
połączonych równolegle
- rys. 3
1 3 5
R1 R2
7
Rreg. Ω
1 3 7
5
R2 Rreg. Ω
2 4 6 8
Rys. 1 Rys. 2
1 3 5 7
R1 Rreg. Ω
.
2 4 6 8
Rys. 3
1 3 7
-A+
1 3 5
-A+
7
R1 Rreg.
+
Zas.
R1 R2 Rreg.
V Zas.
2 4 6 8
2 4 6 8
Rys. 4 Rys. 5
2
2. Zmontować układ pomiarowy - wg rys. 4 - zawierający połączone szeregowo oporniki R1 i R2, zasilacz stabilizowany i 2 mierniki uniwersalne ustawione na pomiar wartości stałych natężenia
i napięcia
a) Zmieniać napięcie podawane z zasilacza na układ oporników i dla każdej wartości napięcia Ui
odczytywać wartość prądu ii
3. Zmontować układ pomiarowy wg rys. 5- układ z żarówką.
a) Zmieniać napięcie podawane z zasilacza na żarówkę i dla każdej wartości napięcia
(…)
… :(U1 , i1 U2 , i2) . Wartość nachylenia a = i2 - i1 / U2 - U1 , szukana wartość
R1 + R2 = 1/a . Nachylenie a można również wyznaczyć metodą regresji liniowej. Niepewność Δa = |Δi2|/|U2-U1 | + |Δi1|/|U2-U1| + {|(i2-i1)/(U2-U1)2|}|ΔU2| + {|(i2-i1)/(U2-U1)2|} |ΔU1|. Niepewność względna Δ(R1+R2)/R1+R2 = Δa/a
3. Narysować wykres zależności i = f(U) dla żarówki. Zinterpretować otrzymany wykres…
