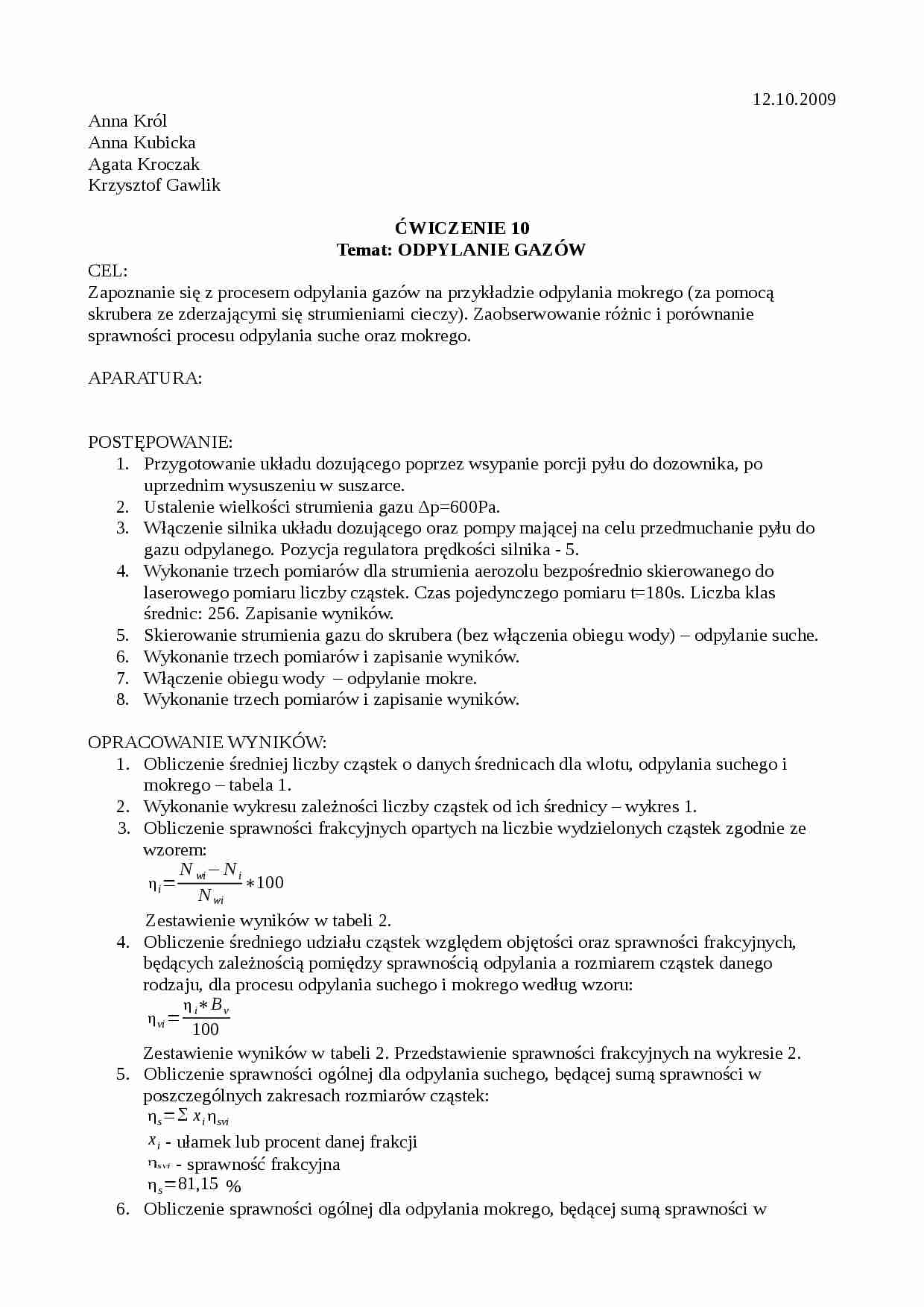

Odpylanie gazów-ćwiczenie - strona 1 Odpylanie gazów-ćwiczenie - strona 2

Fragment notatki:

12.10.2009
Anna Król
Anna Kubicka
Agata Kroczak
Krzysztof Gawlik
ĆWICZENIE 10
Temat: ODPYLANIE GAZÓW
CEL: Zapoznanie się z procesem odpylania gazów na przykładzie odpylania mokrego (za pomocą skrubera ze zderzającymi się strumieniami cieczy). Zaobserwowanie różnic i porównanie sprawności procesu odpylania suche oraz mokrego.
APARATURA:
POSTĘPOWANIE:
Przygotowanie układu dozującego poprzez wsypanie porcji pyłu do dozownika, po uprzednim wysuszeniu w suszarce.
Ustalenie wielkości strumienia gazu Δp=600Pa.
Włączenie silnika układu dozującego oraz pompy mającej na celu przedmuchanie pyłu do gazu odpylanego. Pozycja regulatora prędkości silnika - 5.
Wykonanie trzech pomiarów dla strumienia aerozolu bezpośrednio skierowanego do laserowego pomiaru liczby cząstek. Czas pojedynczego pomiaru t=180s. Liczba klas średnic: 256. Zapisanie wyników.
Skierowanie strumienia gazu do skrubera (bez włączenia obiegu wody) - odpylanie suche.
Wykonanie trzech pomiarów i zapisanie wyników.
Włączenie obiegu wody - odpylanie mokre.
Wykonanie trzech pomiarów i zapisanie wyników.
OPRACOWANIE WYNIKÓW:
Obliczenie średniej liczby cząstek o danych średnicach dla wlotu, odpylania suchego i mokrego - tabela 1.
Wykonanie wykresu zależności liczby cząstek od ich średnicy - wykres 1.
Obliczenie sprawności frakcyjnych opartych na liczbie wydzielonych cząstek zgodnie ze wzorem:
Zestawienie wyników w tabeli 2.
Obliczenie średniego udziału cząstek względem objętości oraz sprawności frakcyjnych, będących zależnością pomiędzy sprawnością odpylania a rozmiarem cząstek danego rodzaju, dla procesu odpylania suchego i mokrego według wzoru:
Zestawienie wyników w tabeli 2. Przedstawienie sprawności frakcyjnych na wykresie 2.
Obliczenie sprawności ogólnej dla odpylania suchego, będącej sumą sprawności w poszczególnych zakresach rozmiarów cząstek:
- ułamek lub procent danej frakcji
- sprawność frakcyjna
%
Obliczenie sprawności ogólnej dla odpylania mokrego, będącej sumą sprawności w poszczególnych zakresach rozmiarów cząstek:
- ułamek lub procent danej frakcji
- sprawność frakcyjna
%
WNIOSKI:
W przypadku odpylania suchego zaobserwowaliśmy zjawisko działania na cząstki siły odśrodkowej. Strumień aerozolu został wprowadzony w ruch obrotowy, co jest podstawą działania odpylaczy odśrodkowych (cyklonów). ... zobacz całą notatkę
