Fragment notatki:

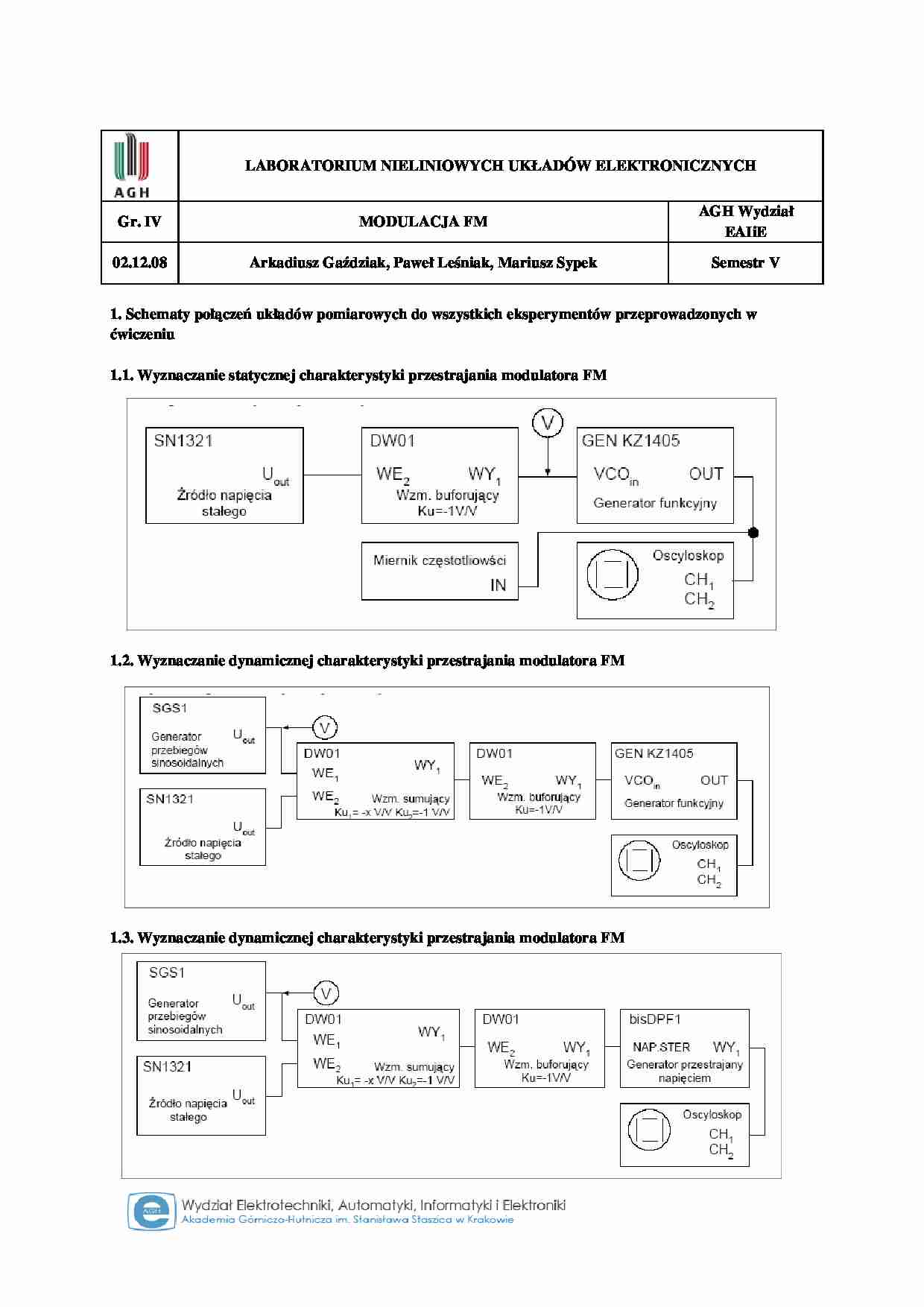

LABORATORIUM NIELINIOWYCH UKŁADÓW ELEKTRONICZNYCH Gr. IV MODULACJA FM AGH Wydział  EAIiE 02.12.08 Arkadiusz Gaździak, Paweł Leśniak, Mariusz Sypek Semestr V 1. Schematy połączeń układów pomiarowych do wszystkich eksperymentów przeprowadzonych w  ćwiczeniu 1.1. Wyznaczanie statycznej charakterystyki przestrajania modulatora FM 1.2. Wyznaczanie dynamicznej charakterystyki przestrajania modulatora FM 1.3. Wyznaczanie dynamicznej charakterystyki przestrajania modulatora FM 2.  Projekt modulatora FM na bazie VCO układu CD4046 modułu bisDPF1 oraz DWO1 2.1. Założenia projektowe Z tabel zawartych w punkcie drugim części projektowej instrukcji wybraliśmy dane przyporządkowane naszej  grupie: f  =80 [ kHz  ]  f  =20[ kHz  ] U i = 50[  mV  ] Obliczamy minimalna i maksymalną wartość częstotliwości oraz inne parametry: f min =  f  −  f  =60 [  kHz  ] f max =  f     f  =100 [  kHz  ] R G2  =20 [  k   ]  , C1 =1 [  nF  ] f max f min = 10 6 , stąd R G2 R G1 = 1 Zatem : R G1 =20[  k  ] 2.2.Schemat płytki drukowanej: 2.3.Schemat blokowy układu: 3. Generator przestrajany napięciem jako modulator FM Generator VCO przestrajany jest napięciem z zakresu 0­5 [V].Aby precyzyjnie ustalić częstotliwość nośną  fc=f0  oraz wyznaczyć zakres przestrajania (statyczną charakterystykę modulatora) na wejście układu U1 (WE2)  doprowadzamy napięcie stałe, którego wartość i polaryzację ustalają nam wzmacniacze operacyjnych U1 i U2. U1 pracuje w konfiguracji sumatora napięcia stałego i sygnału modulującego, a U2 dopasowuje polaryzację  napięcia sterującego VCO(odwraca fazę). Realizowany  układ modulatora FM z układem CD4046 Napięcie wyjściowe pierwszego stopnia: u o =− R  3⋅  uWE 1 R 1  u WE  2 R 2  Założenie: 3 2 1 240[ ] 240[ ] 192[ ] R k R k R k       Wzmocnienie pierwszego stopnia dla   uWE  1  wynosi 1,25 [V/V], dla   uWE  2  6 [V/V], zatem wzmocnienie  drugiego stopnia wynosi 5[v/v], a więc: R4 = 20  [ k   ] R5 = 100  [ k   ] Czas pracy na baterii: Pojemność: 7[Ah] U = 12V W  =12⋅4  Ah =48  Wh dla U  2=12 V Jeśli pobór mocy będzie mniejszy niż 10 mW to t = 4800 h ... zobacz całą notatkę
