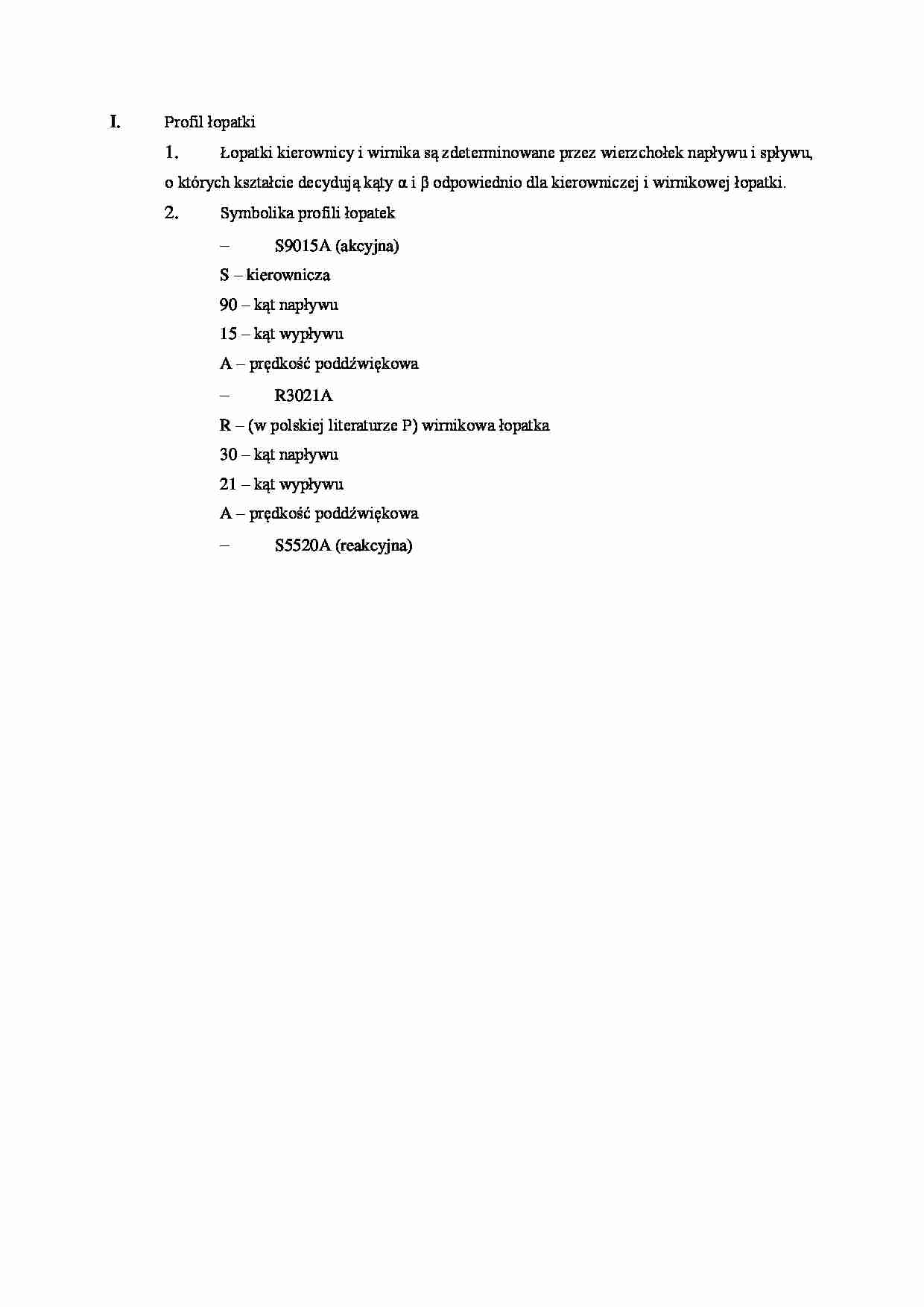

Profil łopatki
Łopatki kierownicy i wirnika są zdeterminowane przez wierzchołek napływu i spływu, o których kształcie decydują kąty α i β odpowiednio dla kierowniczej i wirnikowej łopatki. Symbolika profili łopatek
S9015A (akcyjna) S - kierownicza 90 - kąt napływu 15 - kąt wypływu A - prędkość poddźwiękowa
R3021A R - (w polskiej literaturze P) wirnikowa łopatka 30 - kąt napływu 21 - kąt wypływu A - prędkość poddźwiękowa
S5520A (reakcyjna)
Przekroje łopatek turbiny akcyjnej i reakcyjnej (przekrojów się nie kreskuje)| Teoretyczny trójkąt prędkości dla turbiny reakcyjnej (wirnik bębnowy)

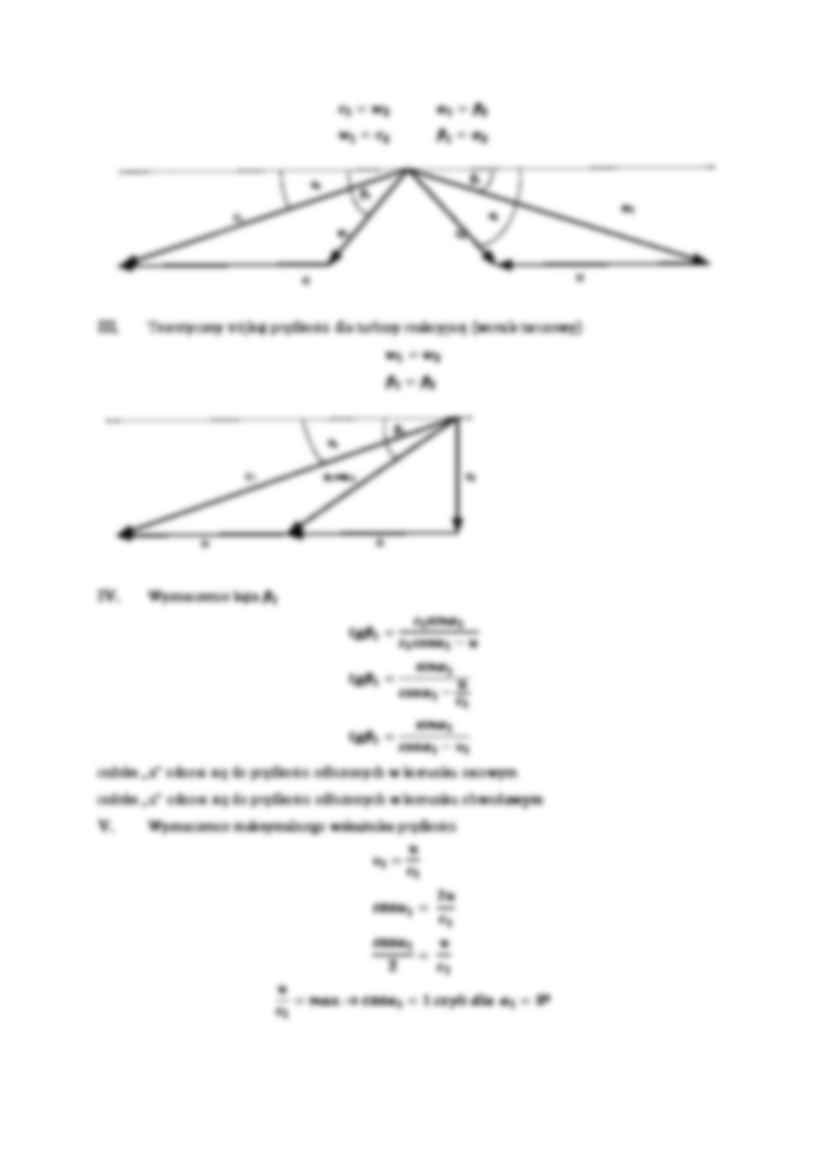

Teoretyczny trójkąt prędkości dla turbiny reakcyjnej (wirnik tarczowy) Wyznaczenie kąta indeks „a” odnosi się do prędkości odłożonych w kierunku osiowym indeks „u” odnosi się do prędkości odłożonych w kierunku obwodowym
Wyznaczenie maksymalnego wskaźnika prędkości
