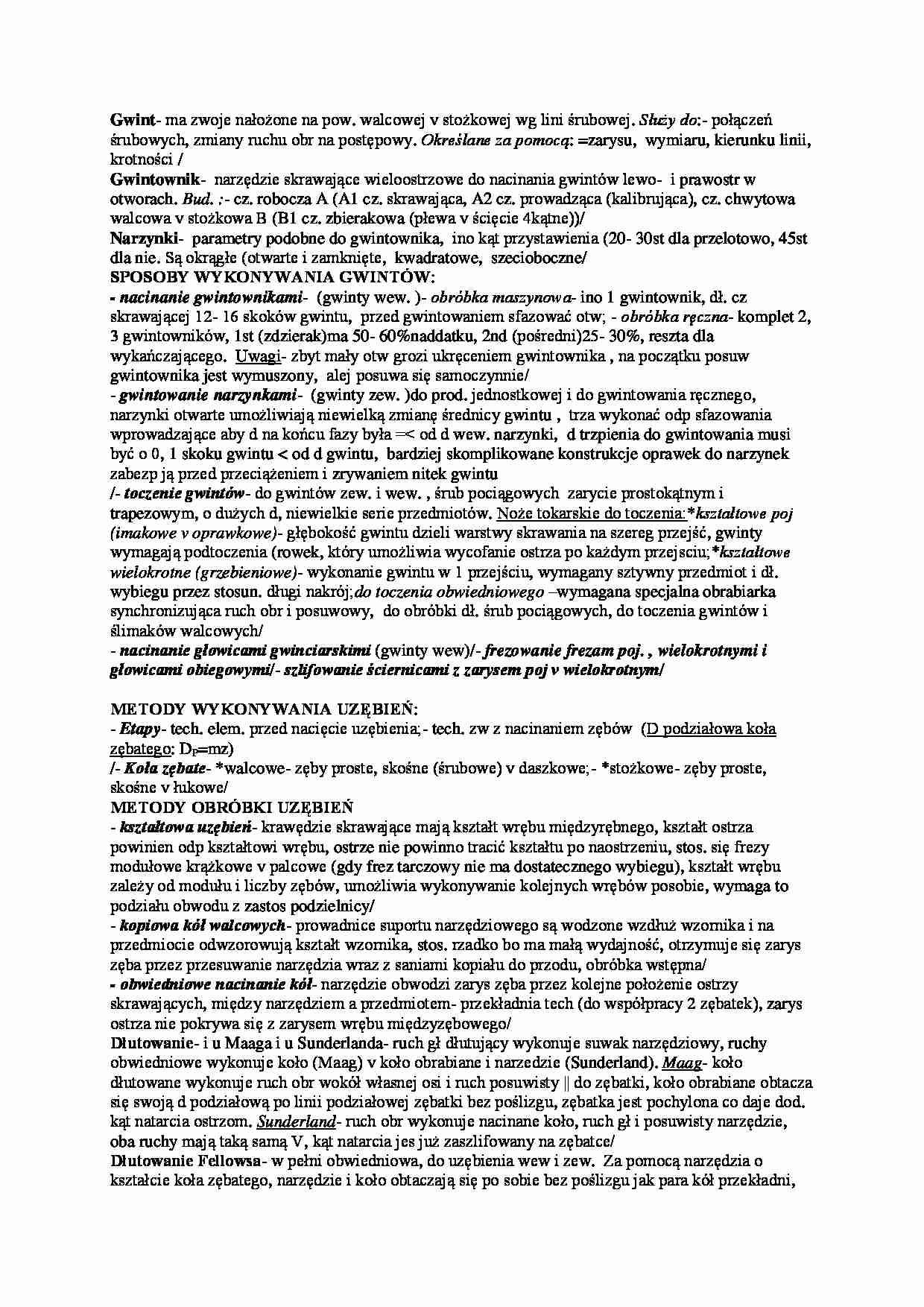

Gwintowanie-opracowanie - strona 1 Gwintowanie-opracowanie - strona 2

Fragment notatki:

Gwint- ma zwoje nałożone na pow. walcowej v stożkowej wg lini śrubowej. Służy do:- połączeń śrubowych, zmiany ruchu obr na postępowy. Określane za pomocą: =zarysu, wymiaru, kierunku linii, krotności /
Gwintownik- narzędzie skrawające wieloostrzowe do nacinania gwintów lewo- i prawostr w otworach. Bud. :- cz. robocza A (A1 cz. skrawająca, A2 cz. prowadząca (kalibrująca), cz. chwytowa walcowa v stożkowa B (B1 cz. zbierakowa (płewa v ścięcie 4kątne))/
Narzynki- parametry podobne do gwintownika, ino kąt przystawienia (20- 30st dla przelotowo, 45st dla nie. Są okrągłe (otwarte i zamknięte, kwadratowe, szecioboczne/
SPOSOBY WYKONYWANIA GWINTÓW:
- nacinanie gwintownikami- (gwinty wew. )- obróbka maszynowa- ino 1 gwintownik, dł. cz skrawającej 12- 16 skoków gwintu, przed gwintowaniem sfazować otw; - obróbka ręczna- komplet 2, 3 gwintowników, 1st (zdzierak)ma 50- 60%naddatku, 2nd (pośredni)25- 30%, reszta dla wykańczającego. Uwagi- zbyt mały otw grozi ukręceniem gwintownika , na początku posuw gwintownika jest wymuszony, alej posuwa się samoczynnie/
- gwintowanie narzynkami- (gwinty zew. )do prod. jednostkowej i do gwintowania ręcznego, narzynki otwarte umożliwiają niewielką zmianę średnicy gwintu , trza wykonać odp sfazowania wprowadzające aby d na końcu fazy była =

(…)

… specjalna obrabiarka synchronizująca ruch obr i posuwowy, do obróbki dł. śrub pociągowych, do toczenia gwintów i ślimaków walcowych/
- nacinanie głowicami gwinciarskimi (gwinty wew)/- frezowanie frezam poj. , wielokrotnymi i głowicami obiegowymi/- szlifowanie ściernicami z zarysem poj v wielokrotnym/
METODY WYKONYWANIA UZĘBIEŃ:
- Etapy- tech. elem. przed nacięcie uzębienia;- tech. zw z nacinaniem zębów (D podziałowa koła zębatego: DP=mz)
/- Koła zębate- *walcowe- zęby proste, skośne (śrubowe) v daszkowe;- *stożkowe- zęby proste, skośne v łukowe/
METODY OBRÓBKI UZĘBIEŃ
- kształtowa uzębień- krawędzie skrawające mają kształt wrębu międzyrębnego, kształt ostrza powinien odp kształtowi wrębu, ostrze nie powinno tracić kształtu po naostrzeniu, stos. się frezy modułowe krążkowe v palcowe (gdy frez tarczowy…
…/
Dłutowanie Fellowsa- w pełni obwiedniowa, do uzębienia wew i zew. Za pomocą narzędzia o kształcie koła zębatego, narzędzie i koło obtaczają się po sobie bez poślizgu jak para kół przekładni, ruchy dłutujące wykonuje suwak narzędziowy, w czasie jednego jałowego ruchu powrotnego koło obrabiane odsuwa się nieco od narzędzia (system Fellowsa)- zapobiega to tarciu i tępieniu się ostrzy. Noże Fellowsa- płaskie…
... zobacz całą notatkę
