60. Nadprzewodniki I i II rodzaju, podaj kryteria i narysuj odpowiednie krzywe progowe. Kryteria:
W nadprzewodniku pierwszego rodzaju zachodzi pełne zjawisko Meissnera: poniżej pewnej wartości pola magnetycznego pole zostaje wypchnięte z nadprzewodnika poprzez wewnętrzne pole magnetyczne kompensujące pole zewnętrzne.
W nadprzewodniku drugiego rodzaju powyżej pewnej wartości pola H C1 pole zaczyna przenikać w głąb nadprzewodnika, jednak pewne obszary nadal wykazują właściwości nadprzewodzące (stan mieszany) i dopiero powyżej kolejnej wartości krytycznej H C nadprzewodnik przechodzi do stanu normalnego. Krzywe progowe

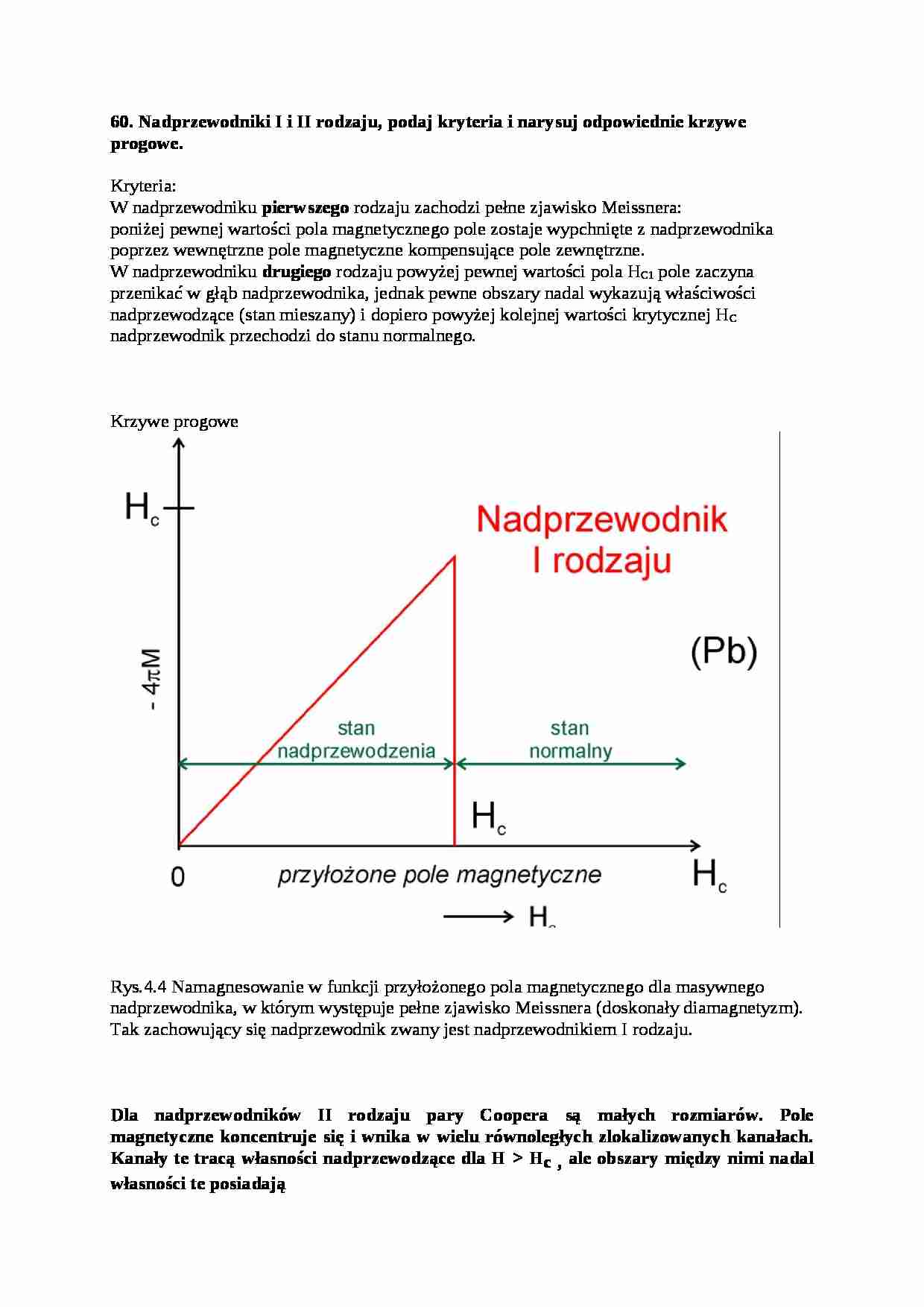

Rys.4.4 Namagnesowanie w funkcji przyłożonego pola magnetycznego dla masywnego nadprzewodnika, w którym występuje pełne zjawisko Meissnera (doskonały diamagnetyzm). Tak zachowujący się nadprzewodnik zwany jest nadprzewodnikiem I rodzaju. Dla nadprzewodników II rodzaju pary Coopera są małych rozmiarów. Pole magnetyczne koncentruje się i wnika w wielu równoległych zlokalizowanych kanałach. Kanały te tracą własności nadprzewodzące dla H * H c , ale obszary między nimi nadal własności te posiadają Rys. 4.5 Krzywa namagnesowania dla nadprzewodnika II rodzaju. Strumień indukcji magnetycznej zaczyna przenikać w głąb próbki przy polu H c1 . które jest niższe niż termodynamiczne pole krytyczne H c . Między H c1 i H c2 próbka znajduje się w stanie mieszanym i aż do pola H c2 wykazuje nadprzewodzące własności elektryczne. Powyżej H c2 próbka jest normalnym przewodnikiem z wyjątkiem możliwych efektów powierzchniowych. Różnica między nadprzewodnikiem, a przewodnikiem o zerowym oporze (efekt Meissnera) w temperaturze powyżej krytycznej w obu materiałach występuje pole magnetyczne
obniżenie temperatury powoduje, że z nadprzewodnika pole zostaje wypchnięte
zwiększanie pola dla nadprzewodnika powoduje: zniszczenie stanu nadprzewodzącego (nadprzewodniki I rodzaju)
wnikanie pola w postaci wirów o strumieniu pojedynczych fluksonów ( Flukson jest to kwant strumienia magnetycznego). (nadprzewodniki II rodzaju)


(…)

… się nadprzewodnik zwany jest nadprzewodnikiem I rodzaju.
Dla nadprzewodników II rodzaju pary Coopera są małych rozmiarów. Pole magnetyczne koncentruje się i wnika w wielu równoległych zlokalizowanych kanałach. Kanały te tracą własności nadprzewodzące dla H * Hc , ale obszary między nimi nadal własności te posiadają
Rys. 4.5 Krzywa namagnesowania dla nadprzewodnika II rodzaju. Strumień indukcji magnetycznej zaczyna…
