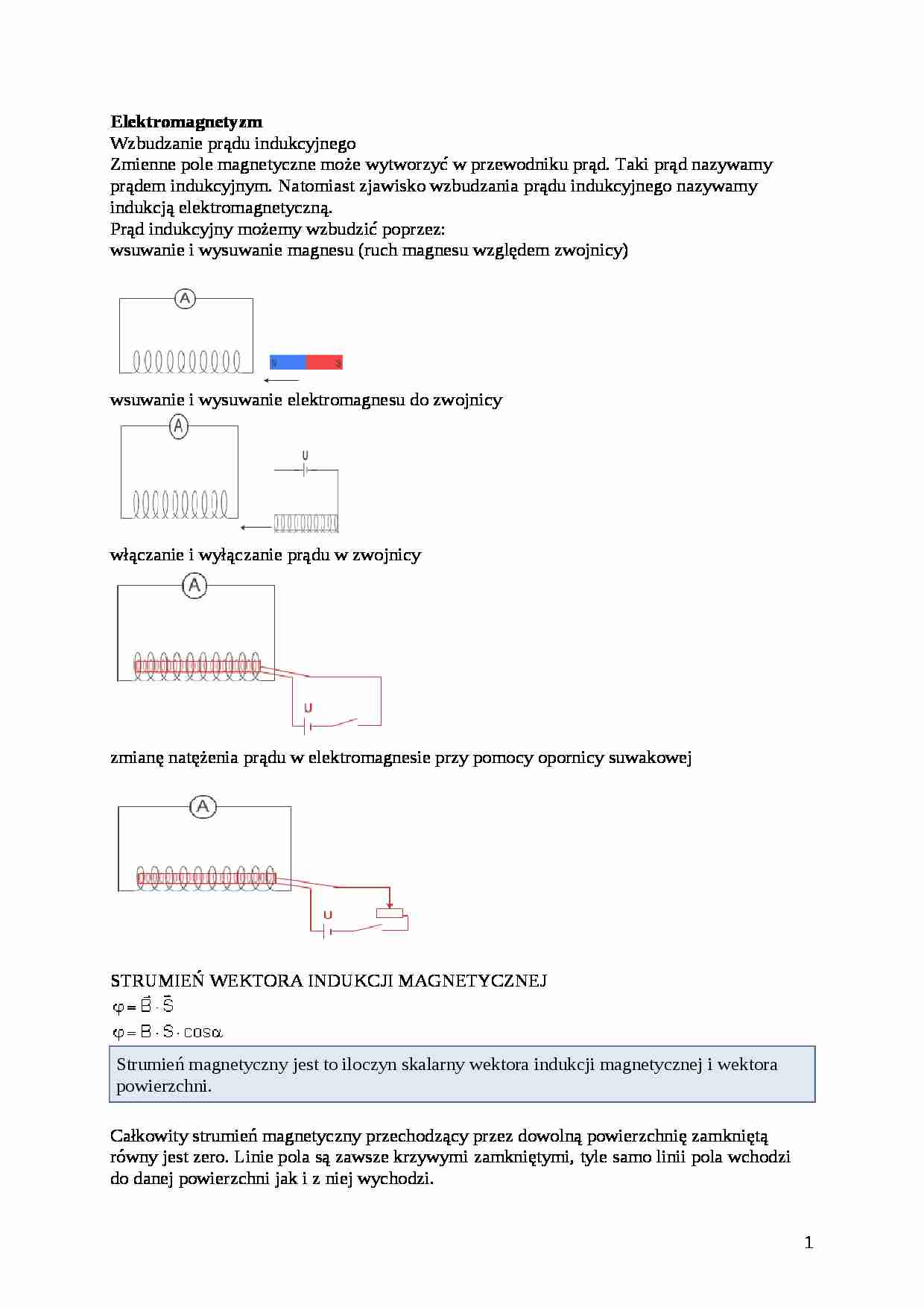

Elektromagnetyzm Wzbudzanie prądu indukcyjnego Zmienne pole magnetyczne może wytworzyć w przewodniku prąd. Taki prąd nazywamy prądem indukcyjnym. Natomiast zjawisko wzbudzania prądu indukcyjnego nazywamy indukcją elektromagnetyczną. Prąd indukcyjny możemy wzbudzić poprzez: wsuwanie i wysuwanie magnesu (ruch magnesu względem zwojnicy) wsuwanie i wysuwanie elektromagnesu do zwojnicy włączanie i wyłączanie prądu w zwojnicy zmianę natężenia prądu w elektromagnesie przy pomocy opornicy suwakowej STRUMIEŃ WEKTORA INDUKCJI MAGNETYCZNEJ Strumień magnetyczny jest to iloczyn skalarny wektora indukcji magnetycznej i wektora powierzchni. Całkowity strumień magnetyczny przechodzący przez dowolną powierzchnię zamkniętą równy jest zero. Linie pola są zawsze krzywymi zamkniętymi, tyle samo linii pola wchodzi do danej powierzchni jak i z niej wychodzi. ZJAWISKO INDUKCJI ELEKTROMAGNETYCZNEJ Zjawiskiem indukcji elektromagnetycznej nazywamy zjawisko powstawania siły elektromotorycznej w wyniku zmian strumienia magnetycznego przechodzącego przez zwojnicę. REGUŁA LENZA Prąd indukcyjny płynie w takim kierunku, aby pole magnetyczne przez niego wytworzone przeszkadzało zmianom pola, dzięki którym prąd powstał. Siła elektromotoryczna indukcji Aby wyprowadzić wzór na siłę elektromotoryczną indukcji, rozważmy przewodnik, znajdujący się w polu magnetycznym, posiadający poprzeczkę poruszającą się ruchem jednostajnym. Przez powierzchnię przewodnika przechodzi strumień magnetyczny: Aby poprzeczka poruszała się musi być wykonywana praca przez siłę elektrodynamiczną. Przez przewodnik płynie prąd, a więc wykonywana jest także praca prądu. Porównujemy obie prace: Z rysunku wynika, iż: Zależność tą podstawiamy do wcześniej wyliczonej równości: Korzystając z wzorów na siłę elektromotoryczną i na strumień magnetyczny , otrzymujemy wzór na siłę elektromotoryczną indukcji: PRAWO FARADAYA Siła elektromotoryczna indukcji wzbudzona w obwodzie poruszającym się w polu magnetycznym jest równa ujemnej szybkości zmian strumienia magnetycznego przechodzącego przez powierzchnię, którą zakreśla obwód. Prąd wirowy
Między biegunami elektromagnesu waha się aluminiowa płytka. Gdy prąd w uzwojeniach nie płynie, płytka waha się bez większych oporów. Po włączeniu prądu płytka jest silnie hamowana. W płytce powstaje prąd indukcyjny. Prądy indukcyjne mogą powstawać w dowolnych bryłach metalu. Takie prądy nazywamy prądami wirowymi. Gdy płytka opada (zbliża się do biegunów elektromagnesu) prądy wirowe powstające w płytce płyną w takim kierunku, aby pole magnetyczne tych prądów odpychało się z polem magnetycznym elektromagnesu. Gdy płytka mija bieguny, prądy wirowe zmieniają kierunek i zgodnie z regułą Lenza dalej przeszkadzają ruchowi płytki.
(…)
… zależność podstawiamy do wzoru na siłę elektromotoryczną: Po podstawieniu wzoru wyrażającego wartość maksymalną , otrzymujemy: Podobną zależność wykazuje natężenie: Taki prąd (zmieniający się sinusoidalnie) nazywamy prądem przemiennym. Wielkością, która charakteryzuje ten prąd, jest tzw. natężenie skuteczne. Natężeniem skutecznym prądu przemiennego nazywamy takie natężenie, jakie musiałby mieć prąd stały…
