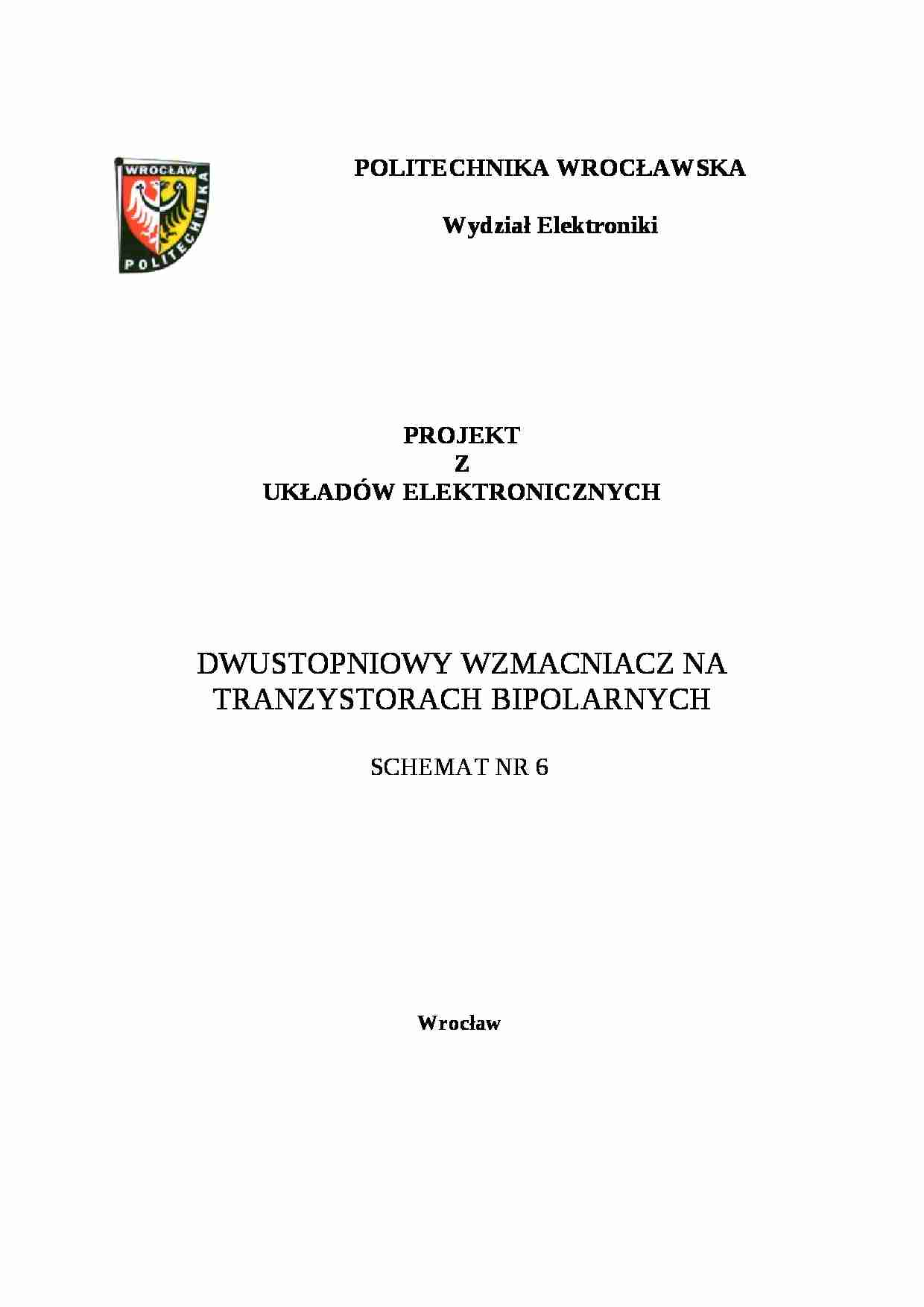

POLITECHNIKA WROCŁAWSKA
Wydział Elektroniki
PROJEKT
Z
UKŁADÓW ELEKTRONICZNYCH
DWUSTOPNIOWY WZMACNIACZ NA TRANZYSTORACH BIPOLARNYCH
SCHEMAT NR 6 Wrocław SPIS TREŚCI
Cele projektu..............................................................................................3
Założenia projektowe.................................................................................4
Analiza stałoprądowa wzmacniacza...........................................................5
Obliczenie warunków pracy wzmacniacza.................................................9
Wpływ temperatury ..................................................................................12
Wyniki symulacji komputerowej ..............................................................15
Obliczenia parametrów roboczych w zakresie średnich częstotliwości ...16
Obliczenie dolnej częstotliwości granicznej..............................................18
Obliczenie górnej częstotliwości granicznej............................................. 20
Podsumowanie......................................................................................... 24
Literatura
1. Cele projektu
Celem pracy jest dobór elementów projektowanego wzmacniacza dwustopniowego z ujemnym sprzężeniem zwrotnym . Ponadto określenie jego punktów pracy, obliczenie parametrów roboczych w zakresie średnich częstotliwości tj. wzmocnienia napięciowego skutecznego, wzmocnienia prądowego skutecznego , wzmocnienia mocy , rezystancji wejściowej i wyjściowej. Praca zawiera charakterystyki częstotliwościowe w zakresie małych i dużych częstotliwości .
2. Wstęp teoretyczny
Przy projektowaniu wzmacniaczy tranzystorowych należy zwrócić uwagę przede wszystkim na założenia projektowe, które poprzez wykonanie projektu należy osiągnąć. Takimi założeniami są wartość napięcia zasilania, wartość wzmocnienia wzmacniacza oraz wartości nominalne elementów . Projektowanie takich wzmacniaczy dzieli się na kilka etapów. Pierwszym z nich jest analiza stałoprądowa mająca na celu określenie punktu pracy wzmacniacza i zmian jego położenia na charakterystykach przy zmianach temperatury, a także określenie wartości niektórych elementów układu. Tworząc model stałoprądowy wzmacniacza należy wszystkie pojemności w układzie rozewrzeć, indukcyjności zewrzeć, a w miejsce elementów czynnych wstawić ich modele stałoprądowe.


(…)

… analizujemy.
3. Założenia projektowe Parametry wzmacniacza :
wzmocnienie =500 ,
rezystancja obciążenia =10 [kΩ] ,
rezystancja generatora =100[Ω] ,
=2 [mV] .
4. Pełny schemat układu
Rys.1. Schemat ideowy układu
4. Analiza stałoprądowa wzmacniacza
Rys.2. Schemat zastępczy dla prądu stałego Przy doborze parametrów i elementów układu kierowałem się założeniami początkowymi , czyli osiągnięciem wzmocnienia…
… kolektora tranzystora T2 . Prąd obciążenia zależy od stosunku R i R niezależnie od tego , jak na wzmocnienie wpływa sprzężenie zwrotne . Czwórnik sprzężenia zwrotnego tworzą rezystancje R i R .
Rys.5. Czwórnik β realizujący sprzężenie prądowe równoległe
Rys.6. Schemat zastępczy wzmacniacza w zakresie średnich częstotliwości
, Rys.7. Układ zastępczy wzmacniacza w zakresie średnich częstotliwości…
…)
Zastępcza pojemność wejściowa drugiego stopnia :
,
przy czym , .
Wzmocnienie prądowe drugiego tranzystora wyraża się funkcją jednobiegunową o pulsacji granicznej : .
4.5.2. Obliczenia dla pierwszego stopnia
(11)
gdzie :
zastępcza konduktancja G jest określona wzorem ,
,
c) , ,
d) .
Równanie (11) można zapisać prościej :
Pierwszy czynnik ma postać ,
drugi czynnik ma postać .
Stałe czasowe są opisane…
... zobacz całą notatkę
