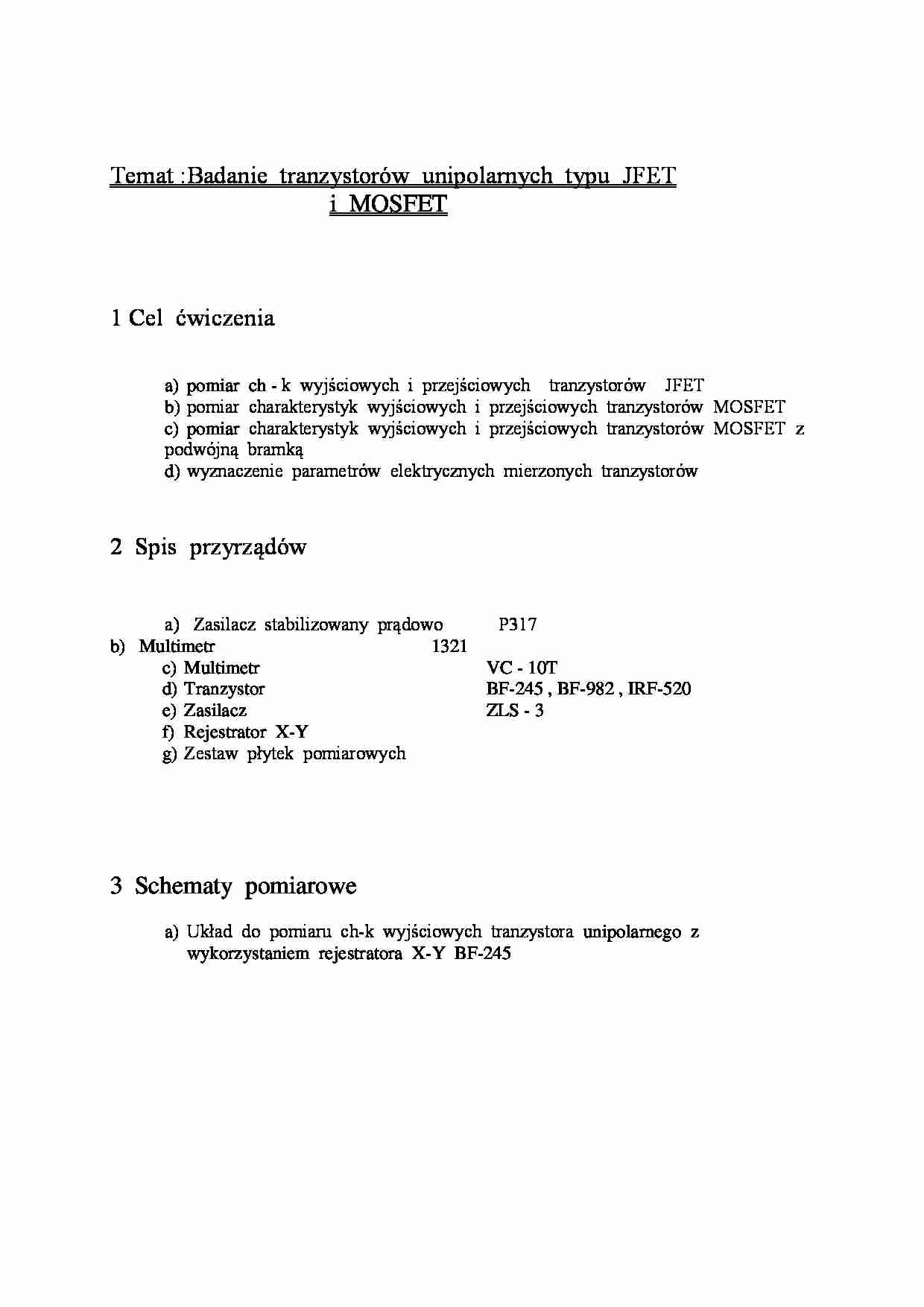

Badanie  tranzystorów  unipolarnych  typu  JFET i MOSFET - omówienie - strona 1

Fragment notatki:

Temat : Badanie tranzystorów unipolarnych typu JFET
i MOSFET
1 Cel ćwiczenia
pomiar ch - k wyjściowych i przejściowych tranzystorów JFET pomiar charakterystyk wyjściowych i przejściowych tranzystorów MOSFET
pomiar charakterystyk wyjściowych i przejściowych tranzystorów MOSFET z
podwójną bramką
wyznaczenie parametrów elektrycznych mierzonych tranzystorów
2 Spis przyrządów a) Zasilacz stabilizowany prądowo P317
b) Multimetr 1321
Multimetr VC - 10T
Tranzystor BF-245 , BF-982 , IRF-520
Zasilacz ZLS - 3
Rejestrator X-Y
Zestaw płytek pomiarowych
3 Schematy pomiarowe
Układ do pomiaru ch-k wyjściowych tranzystora unipolarnego z wykorzystaniem rejestratora X-Y BF-245
Układ do pomiaru ch-k przejściowych tranzystora unipolarnego z wykorzystaniem rejestratora X-Y BF-245
Układ do pomiaru ch-k wyjściowych tranzystora unipolarnego z izolowaną bramką z wykorzystaniem rejestratora X-Y IRF-520
d) Układ do pomiaru ch-k przejściowych tranzystora unipolarnego z podwójną bramką , z wykorzystaniem rejestratora X-Y BF-982
4 Obliczenia
A) Obliczenia dotyczące tranzystora BF-245
Obliczenia Gko ( konduktancji kanału otwartego , dla zakresu liniowego) Ugs = 0
oraz GK dla Ugs = const
UGS = 0V GKO = 6,1mA / 1,5V = 4,1 mS
UGS = -2,8V GK = 0,5mA / 1,5V = 0,33 mS
UGS = -1,4V GK = 3,15mA / 1,5V = 2,1 mS
UGS = -0,2V GK = 5,5mA / 1,5V = 3,67 mS
