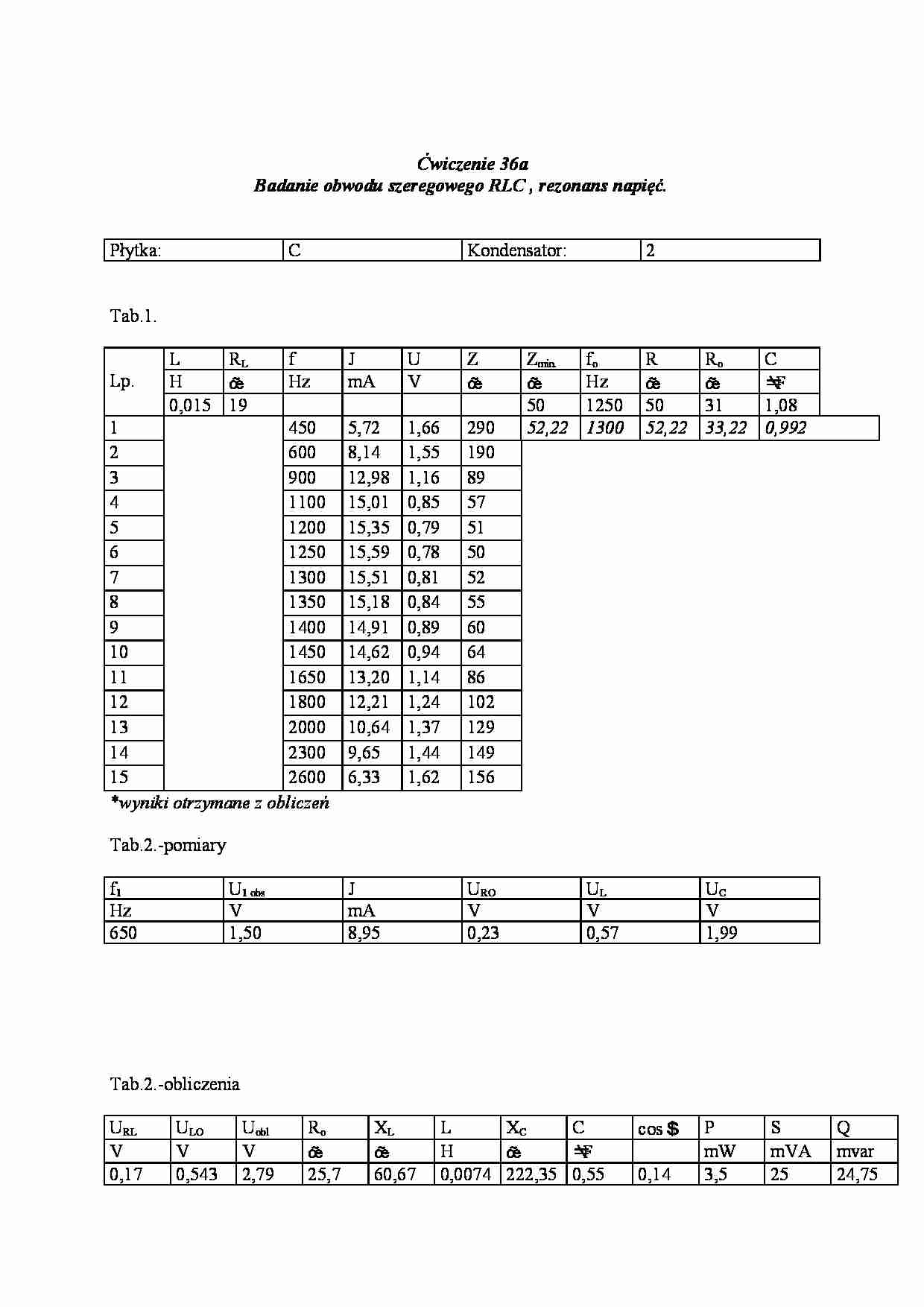

Badanie obwodu szeregowego RLC, rezonans napięć - strona 1 Badanie obwodu szeregowego RLC, rezonans napięć - strona 2

Fragment notatki:


                                                                  Ćwiczenie 36a Badanie obwodu szeregowego RLC , rezonans napięć. Płytka: C Kondensator: 2 Tab.1. Lp. L RL f J U Z Zmin. fo R Ro C H  Hz mA V   Hz    F 0,015 19 50 1250 50 31 1,08 1 450 5,72 1,66 290 52,22 1300 52,22 33,22 0,992 2 600 8,14 1,55 190 3 900 12,98 1,16 89 4 1100 15,01 0,85 57 5 1200 15,35 0,79 51 6 1250 15,59 0,78 50 7 1300 15,51 0,81 52 8 1350 15,18 0,84 55 9 1400 14,91 0,89 60 10 1450 14,62 0,94 64 11 1650 13,20 1,14 86 12 1800 12,21 1,24 102 13 2000 10,64 1,37 129 14 2300 9,65 1,44 149 15 2600 6,33 1,62 156 * wyniki otrzymane z obliczeń Tab.2.-pomiary f1 U1 obs J URO UL UC Hz V mA V V V 650 1,50 8,95 0,23 0,57 1,99 Tab.2.-obliczenia URL ULO Uobl Ro XL L XC C cos P S Q V V V   H   F mW mVA mvar 0,17 0,543 2,79 25,7 60,67 0,0074 222,35 0,55 0,14 3,5 25 24,75 Wzory robocze: URL= RL J  R0 =R- RL C= [1/(2(L)1/2  f0)]2 UL0=[(UL )2-( URL)2]1/2 Uobl= UR0 +UL +UC R0= UR0 /J XL= UL0/J L= XL/(2 f) XC= UC /J C=1/(2 f  XC) cos = (UR0 +URL)/Uobl P= Uobl   J cos  S= Uobl   J Q=(S2-P2)1/2 Obliczeia: URL = 19 0,00895 = 0,17 [V] R0 = 52,22-19 = 33,22 [] C = (1/(2(0,015)1/2  1300))2 = 0,992 [F] UL0 = ((0,57)2 – (0,17)2)1/2 = 0,543 [V] Uobl = 0,23+0,57+1,99 = 2,79 [V] R0 = 0,23/0,00895 = 25,7 [] XL = 0,543/0,00895 = 60,67 [] L = 60,67/(2   1300) = 0,0074 [H] XC = 1,99/0,00895 = 222,35 [] C = 1/(2   1300   222,35) = 0,55 [F] cos  = (0,23+0,17)/2,79 = 0,14 P = 2,79   0,00895   0,14 = 3,5 [mW] S = 2,79   0,00895 = 25 [ mVA] Q = (252 – 3,52)1/2 = 24,75 [mvar] Wnioski: Celem ćwiczenia było zbadanie obwodu szeregowego RLC oraz rezonansu napięć.  Minimalna zawada występuje przy częstości 1250 Hz – wtedy mamy do czynienia z  rezonansem napięć. Przy tej właśnie wartości moc czynna P osiąga wartość maksymalną, moc  bierna Q wartość minimalną, natomiast moc pozorna S osiąga taką samą wartość jak moc  czynna P. Wyniki które uzyskaliśmy nieco różnią się od wyników jakie podał nam arkusz  obliczeniowy. Różnica ta spowodowana jest między innymi błędem ustawienia częstości  generatora. Document Outline Ćwiczenie 36a Obliczeia: ... zobacz całą notatkę
