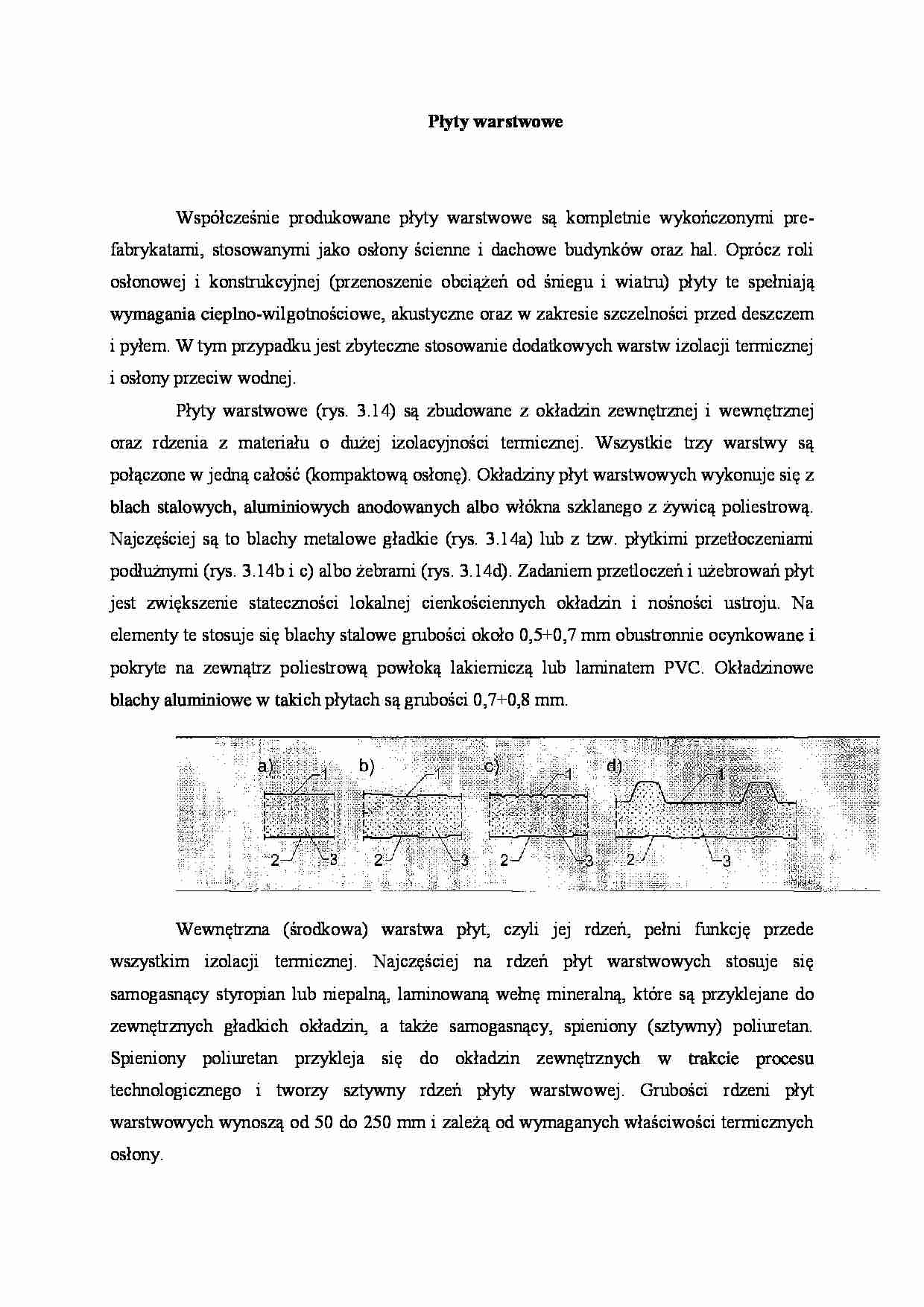

Płyty warstwowe - wykład - strona 1 Płyty warstwowe - wykład - strona 2 Płyty warstwowe - wykład - strona 3

Fragment notatki:

Płyty warstwowe
Współcześnie produkowane płyty warstwowe są kompletnie wykończonymi pre­fabrykatami, stosowanymi jako osłony ścienne i dachowe budynków oraz hal. Oprócz roli osłonowej i konstrukcyjnej (przenoszenie obciążeń od śniegu i wia­tru) płyty te spełniają wymagania cieplno-wilgotnościowe, akustyczne oraz w za­kresie szczelności przed deszczem i pyłem. W tym przypadku jest zbyteczne stosowanie dodatkowych warstw izolacji termicznej i osłony przeciw wodnej.
Płyty warstwowe (rys. 3.14) są zbudowane z okładzin zewnętrznej i we­wnętrznej oraz rdzenia z materiału o dużej izolacyjności termicznej. Wszystkie trzy warstwy są połączone w jedną całość (kompaktową osłonę). Okładziny płyt warstwowych wykonuje się z blach stalowych, aluminiowych anodowanych albo włókna szklanego z żywicą poliestrową. Najczęściej są to blachy metalowe gład­kie (rys. 3.14a) lub z tzw. płytkimi przetłoczeniami podłużnymi (rys. 3.14b i c) al­bo żebrami (rys. 3.14d). Zadaniem przetloczeń i użebrowań płyt jest zwiększenie stateczności lokalnej cienkościennych okładzin i nośności ustroju. Na elementy te stosuje się blachy stalowe grubości około 0,5+0,7 mm obustronnie ocynkowa­ne i pokryte na zewnątrz poliestrową powłoką lakierniczą lub laminatem PVC. Okładzinowe blachy aluminiowe w takich płytach są grubości 0,7+0,8 mm.
Wewnętrzna (środkowa) warstwa płyt, czyli jej rdzeń, pełni funkcję przede wszystkim izolacji termicznej. Najczęściej na rdzeń płyt warstwowych stosuje się samogasnący styropian lub niepalną, laminowaną wełnę mineralną, które są przyklejane do zewnętrznych gładkich okładzin, a także samogasnący, spieniony (sztywny) poliuretan. Spieniony poliuretan przykleja się do okładzin zewnętrz­nych w trakcie procesu technologicznego i tworzy sztywny rdzeń płyty warstwo­wej. Grubości rdzeni płyt warstwowych wynoszą od 50 do 250 mm i zależą od wymaganych właściwości termicznych osłony.
Obecnie zarówno w kraju, jak i za granicą są produkowane płyty warstwo­we. Na rysunkach 3.15+3.19 pokazano przykłady takich płyt oraz szczegóły połączeń.
Płyty warstwowe są najczęściej szerokości od 800 do 1200 mm. Długości elementów uzgadnia się z producentem — mogą wynosić nawet 16 m. Można je również przecinać pilarkami tarczowymi.
Masa własna płyt warstwowych zależy od ich grubości h, rodzaju rdzenia i wynosi od ok. 9,0 (h = 60 mm) do 18 kg/m2 (h = 250 mm). Współczynnikprzenikania ciepła u także zależy od grubości płyt i wynosi 0,10+0,58 W/(nr-K). Krawędzie podłużne płyt warstwowych są zazwyczaj odpowiednio wyprofilowane (np. na „wpust" i „pióro" —rys. 3.16+3.18), co umożliwia szczelne łączenie ze sobą płyt osłonowych i zapewnia dobrą ich izolacyjność termiczną. Rozwiązania konstrukcyjne osłon ściennych i dachowych z płyt warstwowych charakteryzują się brakiem mostków termicznych, a zastosowanie niepalnego rdzenia zapewnia właściwą odporność ogniową, najczęściej określoną jako

(…)

… zapewnia właściwą odporność ogniową, najczęściej określoną jako F 0,5 (30 min).
Płyty warstwowe muszą być bardzo starannie montowane (między innymi w celu; zapewnienia szczelności styków). Mocuje się je do płatwi lub rygli ścien­nych bezpośrednio (rys. 3.16-1-3.19) wkrętami samogwintującymi (rys. 3.20a) lub samowiercącymi (rys. 3.20b), śrubami połączonymi z blachą stykową nasuwaną na stopkę płatwi (rys. 3.21) bądź specjalnymi zaczepami z blachy i łącznikami rozprężnymi (rys. 3.22). Do montażu płyt warstwowych stosuje się ponadto obróbki blacharskie, li­stwy z żywic poliestrowych, blachy łączące (elementy oferowane zazwyczaj przez producentów płyt), a także nity jednostronne, blachowkręty, łączniki rozprężne, wkładki styropianowe, uszczelki poliuretanowe, kit butylowy lub silikonowy.
Przykłady…
