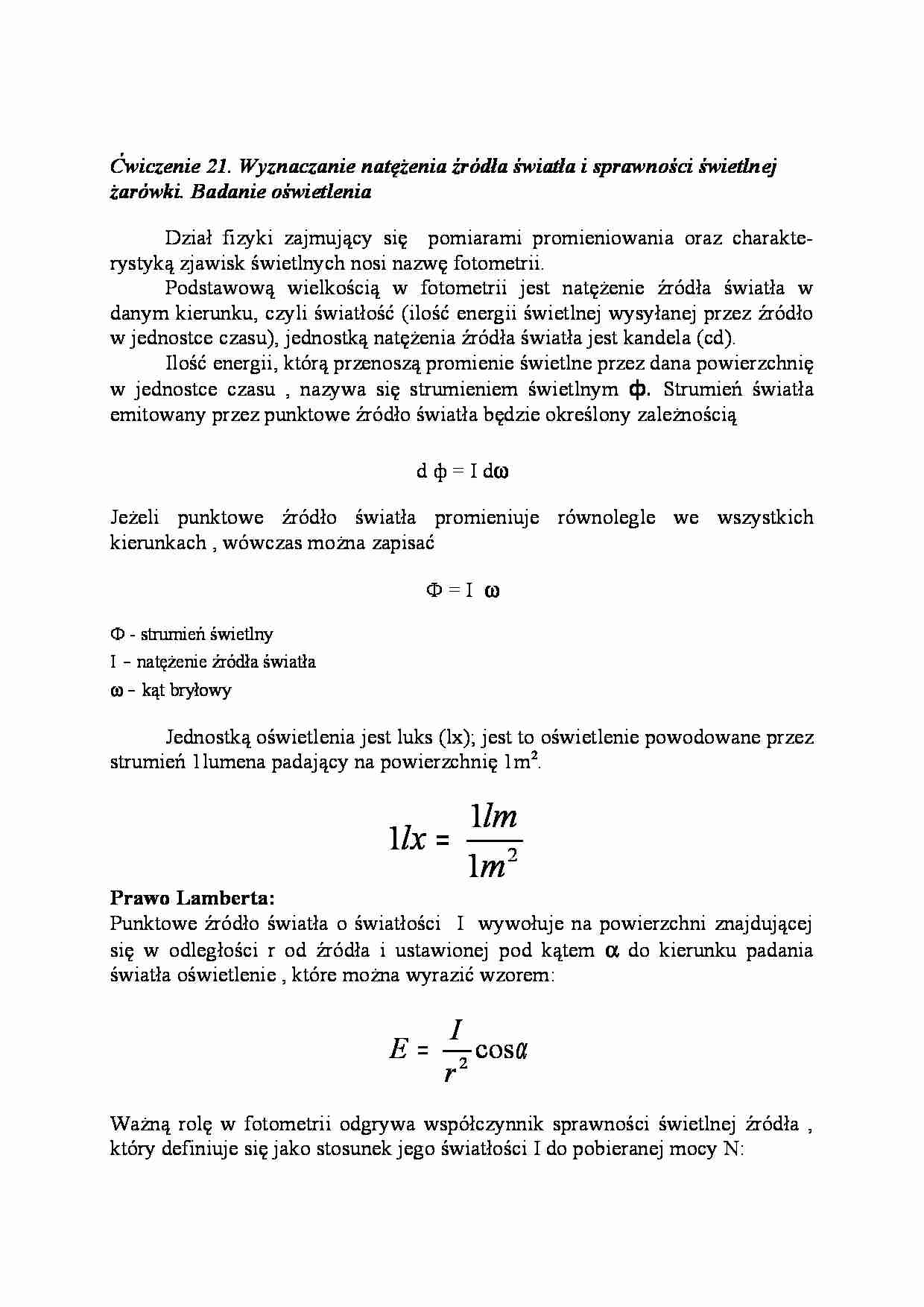

Wyznaczanie natężenia źródła swiatła i sprawności świetlnej - strona 1 Wyznaczanie natężenia źródła swiatła i sprawności świetlnej - strona 2 Wyznaczanie natężenia źródła swiatła i sprawności świetlnej - strona 3

Fragment notatki:

Ćwiczenie 21. Wyznaczanie natężenia źródła światła i sprawności świetlnej   żarówki. Badanie oświetlenia Dział   fizyki   zajmujący   się     pomiarami   promieniowania   oraz   charakte- rystyką zjawisk świetlnych nosi nazwę fotometrii. Podstawową   wielkością   w   fotometrii   jest   natężenie   źródła   światła   w  danym kierunku, czyli światłość (ilość energii świetlnej wysyłanej przez źródło  w jednostce czasu), jednostką natężenia źródła światła jest kandela (cd). Ilość energii, którą przenoszą promienie świetlne przez dana powierzchnię  w jednostce czasu , nazywa się strumieniem świetlnym  ф.  Strumień światła  emitowany przez punktowe źródło światła będzie określony zależnością d ф = I d ω Jeżeli   punktowe   źródło   światła   promieniuje   równolegle   we   wszystkich  kierunkach , wówczas można zapisać Ф = I   ω Ф - strumień świetlny I  -  natężenie źródła światła ω  -  kąt bryłowy Jednostką oświetlenia jest luks (lx); jest to oświetlenie powodowane przez  strumień 1lumena padający na powierzchnię 1m2. 2 1 1 1 m lm lx = Prawo Lamberta: Punktowe źródło światła o światłości  I  wywołuje na powierzchni znajdującej  się w odległości r od źródła i ustawionej pod kątem   α  do kierunku padania  światła oświetlenie , które można wyrazić wzorem: α cos 2 r I E =   Ważną rolę w fotometrii odgrywa współczynnik sprawności świetlnej źródła ,  który definiuje się jako stosunek jego światłości I do pobieranej mocy N: N I = η Zadanie 21A. Sprawdzić prawo Lamberta. Zestaw pomiarowy do sprawdzenia prawa Lamberta składa się z ławy  optycznej , na której znajdują się : punktowe źródło światła i stolik z foto- ogniwem   luksomierza.   Obrotowy   stolik   zaopatrzony   jest   w   kątomierz   do  pomiaru kąta padania promieniowania na płytkę fotoogniwa.  Na   jednym   końcu   ławy   optycznej   ustawiamy   dane   źródło   światła.   W  odległości   r   ustawiamy   fotoogniwo   luksomierza.   Na   stoliku   fotoogniwa  ustawiam kątomierz w pozycji 0o. Odczytujemy na luksomierzu wartość oświet- lenia E. Mierzymy odległość źródła światła fotoogniwa r. Przy niezmienionej  pozycji kątomierza, zmieniamy co 5 cm odległość r, odczytujemy oświetlenie E  i wyniki pomiarów zastawiamy w tabeli. Czynności te powtarzam dla kątów 15o  i 30o. Wykres zależności E = f(r2) przy α = const jest dołączony na arkuszu  papieru milimetrowego.

(…)

… – przez autotransformator. Ustawiamy autotransformator w
położeniu , w którym napięcie zasilania źródła wyniesie 220V. Przesuwając
fotometr na ławie optycznej uzyskujemy jednakowe oświetlenie z obu stron i
odczytujemy odległość r1 i r2. Wyniki umieszczone są w tabeli :
U2 (V)
r1
r
2
Dyskusja błędu:
Na wynik doświadczenia i jego dokładność dużą role ma odczyt prądu
płynącego przez źródło , oraz uzyskanie jednakowych…
