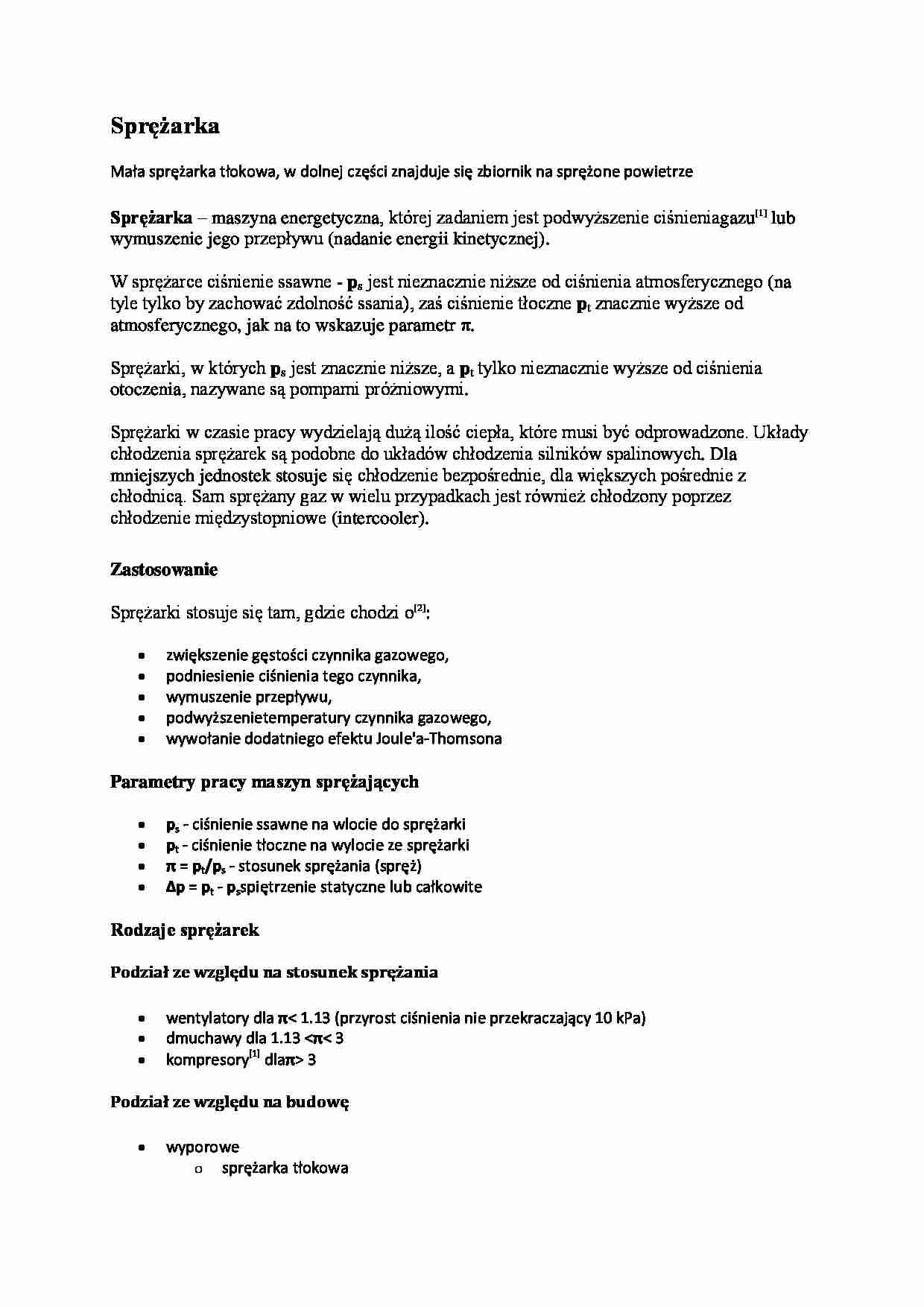

Sprężarka
Mała sprężarka tłokowa, w dolnej części znajduje się zbiornik na sprężone powietrze
Sprężarka - maszyna energetyczna, której zadaniem jest podwyższenie ciśnienia gazu[1] lub wymuszenie jego przepływu (nadanie energii kinetycznej).
W sprężarce ciśnienie ssawne - ps jest nieznacznie niższe od ciśnienia atmosferycznego (na tyle tylko by zachować zdolność ssania), zaś ciśnienie tłoczne pt znacznie wyższe od atmosferycznego, jak na to wskazuje parametr π.
Sprężarki, w których ps jest znacznie niższe, a pt tylko nieznacznie wyższe od ciśnienia otoczenia, nazywane są pompami próżniowymi.
Sprężarki w czasie pracy wydzielają dużą ilość ciepła, które musi być odprowadzone. Układy chłodzenia sprężarek są podobne do układów chłodzenia silników spalinowych. Dla mniejszych jednostek stosuje się chłodzenie bezpośrednie, dla większych pośrednie z chłodnicą. Sam sprężany gaz w wielu przypadkach jest również chłodzony poprzez chłodzenie międzystopniowe (intercooler).
Zastosowanie
Sprężarki stosuje się tam, gdzie chodzi o[2]:
zwiększenie gęstości czynnika gazowego,
podniesienie ciśnienia tego czynnika,
wymuszenie przepływu,
podwyższenie temperatury czynnika gazowego,
wywołanie dodatniego efektu Joule'a-Thomsona
Parametry pracy maszyn sprężających
ps - ciśnienie ssawne na wlocie do sprężarki
pt - ciśnienie tłoczne na wylocie ze sprężarki
π = pt/ps - stosunek sprężania (spręż)
Δp = pt - psspiętrzenie statyczne lub całkowite
Rodzaje sprężarek
Podział ze względu na stosunek sprężania
wentylatory dla π 3
Podział ze względu na budowę
wyporowe sprężarka tłokowa
sprężarka śrubowa
sprężarka membranowa
sprężarka spiralna
sprężarka Roots
sprężarka łopatkowa
przepływowe sprężarka promieniowa
sprężarka diagonalna
sprężarka osiowa
sprężarka wirowa
sprężarka Comprex
inne sprężarka chemiczna (termiczna)
Podział ze względu na rodzaj sprężanego czynnika
maszyny sprężające powietrzne
maszyny sprężające gazowe
Podział ze względu na ilość stopni
jednostopniowe,
wielostopniowe.
Podział ze względu na mobilność
sprężarka stacjonarna
(…)
…-Thomsona
Parametry pracy maszyn sprężających
ps - ciśnienie ssawne na wlocie do sprężarki
pt - ciśnienie tłoczne na wylocie ze sprężarki
π = pt/ps - stosunek sprężania (spręż)
Δp = pt - psspiętrzenie statyczne lub całkowite
Rodzaje sprężarek
Podział ze względu na stosunek sprężania
wentylatory dla π < 1.13 (przyrost ciśnienia nie przekraczający 10 kPa)
dmuchawy dla 1.13 < π < 3
kompresory[1] dla π > 3…
