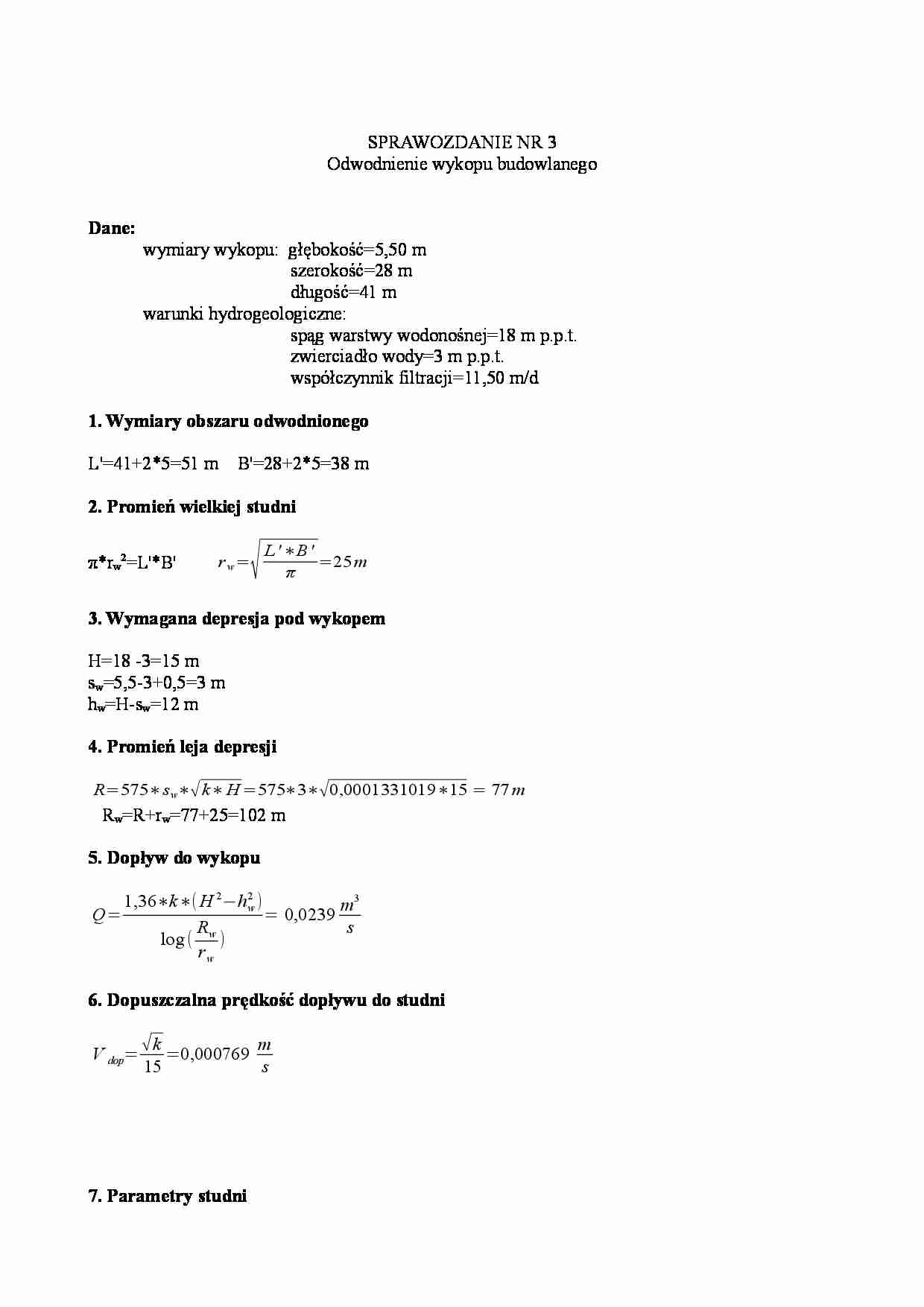

Sprawozdanie z odwodnienia wykopu budowlanego - strona 1 Sprawozdanie z odwodnienia wykopu budowlanego - strona 2 Sprawozdanie z odwodnienia wykopu budowlanego - strona 3

Fragment notatki:

SPRAWOZDANIE NR 3 Odwodnienie wykopu budowlanego Dane: wymiary wykopu:  głębokość=5,50 m         szerokość=28 m         długość=41 m warunki hydrogeologiczne:         spąg warstwy wodonośnej=18 m p.p.t.         zwierciadło wody=3 m p.p.t.         współczynnik filtracji=11,50 m/d 1. Wymiary obszaru odwodnionego L'=41+2*5=51 m    B'=28+2*5=38 m 2. Promień wielkiej studni π*rw2=L'*B'          rw = √  L' ∗ B' π = 25  m 3. Wymagana depresja pod wykopem H=18 -3=15 m sw=5,5-3+0,5=3 m hw=H-sw=12 m 4. Promień leja depresji R =575∗ sw ∗√ k ∗ H  =575∗3∗√0,0001331019∗15 = 77  m    Rw=R+rw=77+25=102 m 5. Dopływ do wykopu Q = 1,36∗ k ∗( H  2− h w 2 ) log( R w r w ) = 0,0239 m 3 s 6. Dopuszczalna prędkość dopływu do studni V dop = √ k 15 = 0,000769 m s 7. Parametry studni średnica:  d0=0,2445 m promień:  r0=d0/2=0,12225 m długość części roboczej filtra: l=hw-s0'=12-5=7 m         (s0'=5 m) 8. Wydatek pojedynczej studni Q0=π*d0*l*Vdop= π* 0,2445*7*0,000769=0,0041354956  m 3 s 9. Liczba studni n = Q Q 0 = 5,7826  ≈  6 10. Weryfikacja s0' średnia odległość między studniami:    b = 2∗( L ' + B '  ) n = 29,66  m obliczenie h0:    h 0= √ h w 2 − 1,1∗ Q 0∗lo g ( b d  0 ) k = 8,5308  m s0'=12-8,5308=3,469 m    l                                       8,3816 m7 m    nierówność jest spełniona, więc przyjęta wartość l jest poprawna ... zobacz całą notatkę
