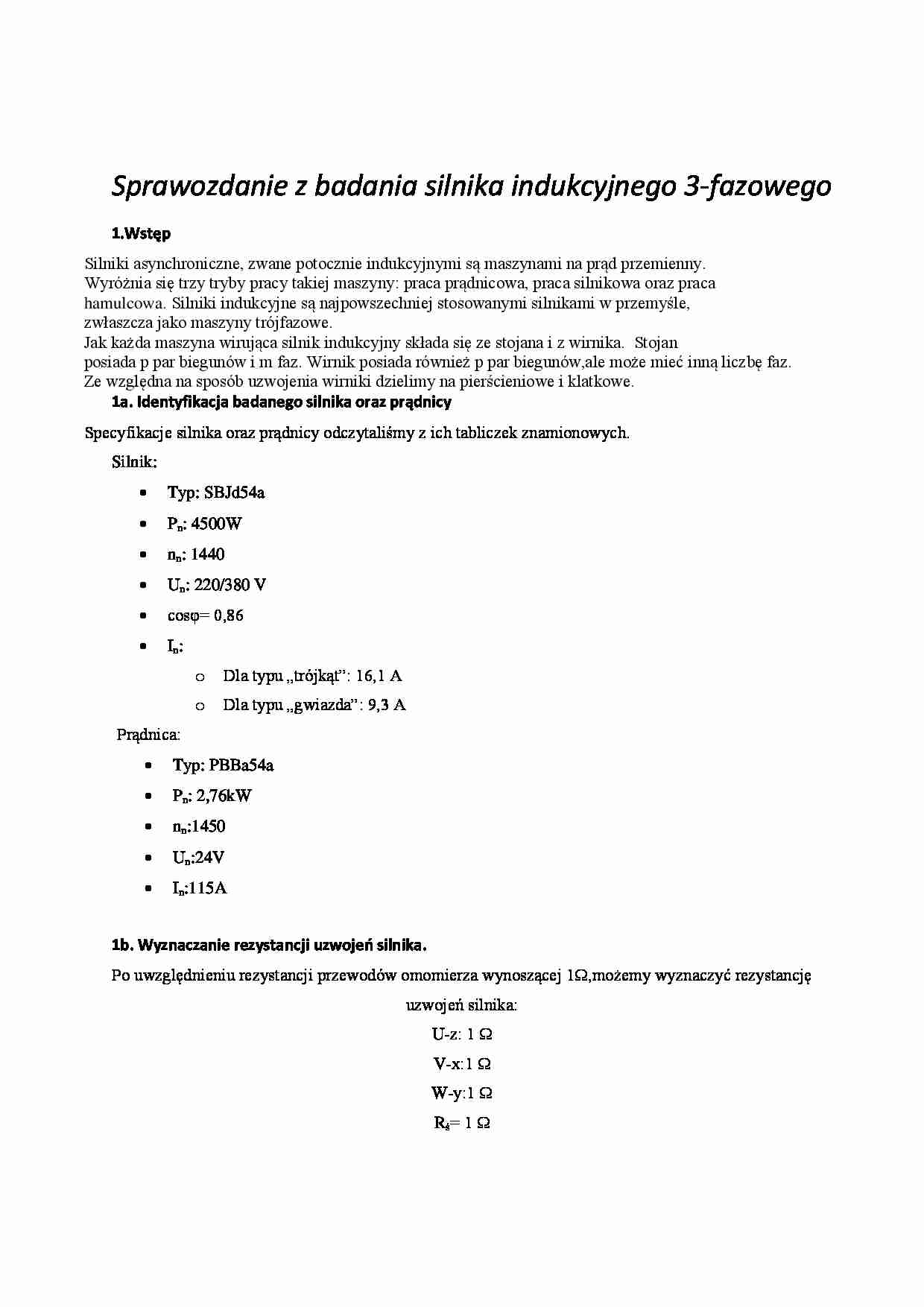

Sprawozdanie silnik - strona 1 Sprawozdanie silnik - strona 2 Sprawozdanie silnik - strona 3

Fragment notatki:

Miros_aw Urba_ski. Notatka składa się z 4 stron.
Sprawozdanie z badania silnika indukcyjnego 3-fazowego 1.Wstęp Silniki asynchroniczne, zwane potocznie indukcyjnymi są maszynami na prąd przemienny. Wyróżnia się trzy tryby pracy takiej maszyny: praca prądnicowa, praca silnikowa oraz praca hamulcowa. Silniki indukcyjne są najpowszechniej stosowanymi silnikami w przemyśle, zwłaszcza jako maszyny trójfazowe. Jak każda maszyna wirująca silnik indukcyjny składa się ze stojana i z wirnika. Stojan posiada p par biegunów i m faz. Wirnik posiada również p par biegunów,ale może mieć inną liczbę faz. Ze względna na sposób uzwojenia wirniki dzielimy na pierścieniowe i klatkowe. 1a. Identyfikacja badanego silnika oraz prądnicy Specyfikacje silnika oraz prądnicy odczytaliśmy z ich tabliczek znamionowych.
Silnik:
Typ: SBJd54a
P n : 4500W
n n : 1440
U n : 220/380 V
cosφ= 0,86
I n :
Dla typu „trójkąt”: 16,1 A
Dla typu „gwiazda”: 9,3 A
Prądnica:
Typ: PBBa54a
P n : 2,76kW
n n :1450
U n :24V
I n :115A
1b. Wyznaczanie rezystancji uzwojeń silnika.
Po uwzględnieniu rezystancji przewodów omomierza wynoszącej 1Ω,możemy wyznaczyć rezystancję uzwojeń silnika: U-z: 1 Ω
V-x:1 Ω W-y:1 Ω R ś = 1 Ω 2. Badania silnika. Badanie silnika 3-fazowego składa się z 2 prób: próby jałowej i próby obciążeniowej. Schematy przedstawione zostały poniżej: Schemat próby jałowej silnika
Próbę jałową przeprowadza się,podłączając silnik do napięcia 3-fazowego o danej wartości i mierząc wartości U o ,I o oraz P o . Dodatkowo mierzy się również prędkość obrotową silnika. Pomiary wykazały następujące wartości:
Po dokonaniu obliczeń otrzymaliśmy następujące wartości, na podstawie których wykreśliliśmy charakterystyki silnika: cos φ sin φ I cz [A] I bo [A] ΔP m [W] ΔP Fe [W] ΔP cuo [W] ΔP o [W] U 0 2 0,727596 0,686006 0,945875 0,891807 38,63 136,3 5,07 174,93 12100 0,561978 0,827152 0,758671 1,116655 68,23 136,3 5,4675 204,53 25600 0,490414 0,87149 0,666963 1,185226 98,15 ... zobacz całą notatkę
