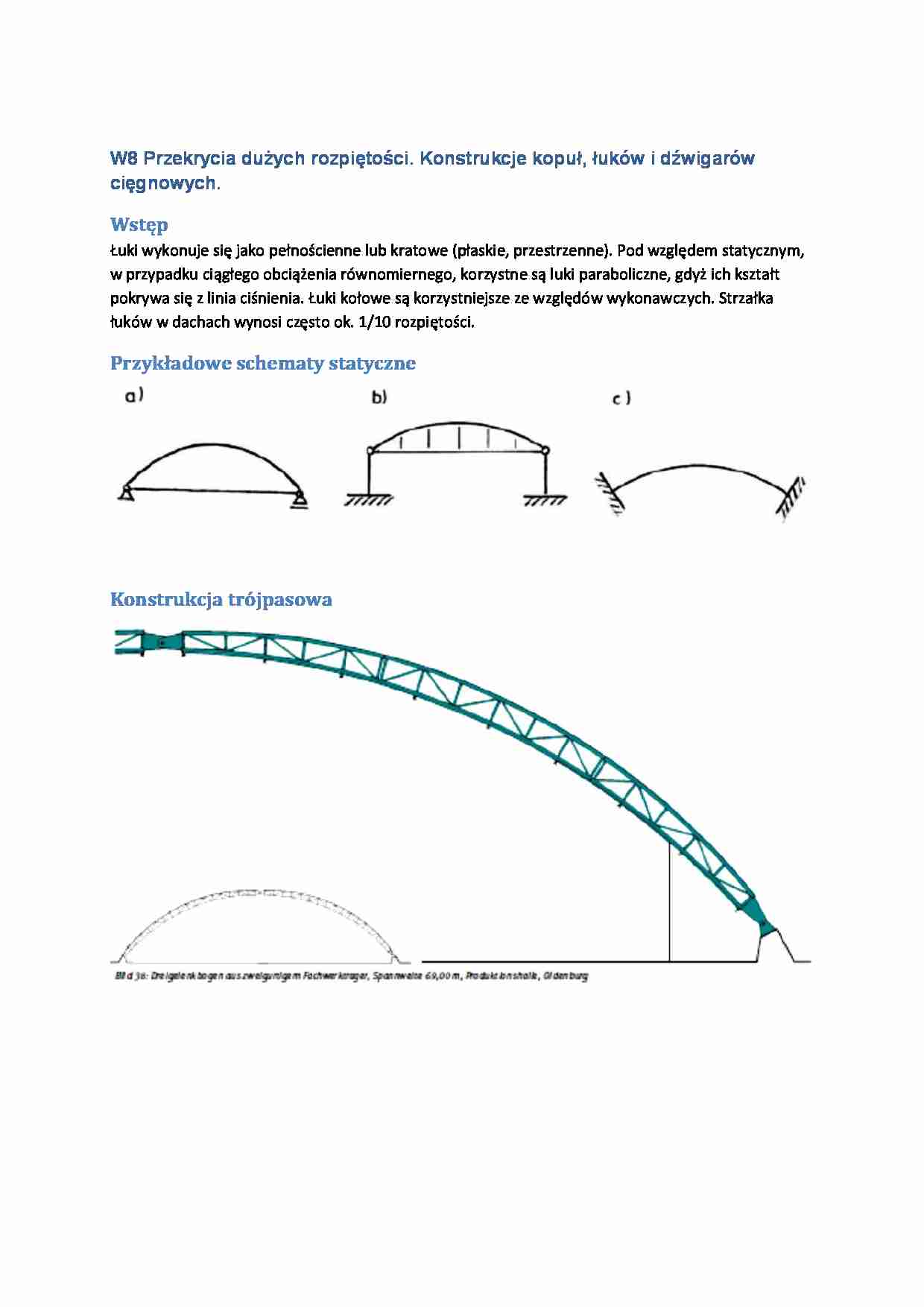

W8 Przekrycia dużych rozpiętości. Konstrukcje kopuł, łuków i dźwigarów cięgnowych.
Wstęp Łuki wykonuje się jako pełnościenne lub kratowe (płaskie, przestrzenne). Pod względem statycznym, w przypadku ciągłego obciążenia równomiernego, korzystne są luki paraboliczne, gdyż ich kształt pokrywa się z linia ciśnienia. Łuki kołowe są korzystniejsze ze względów wykonawczych. Strzałka łuków w dachach wynosi często ok. 1/10 rozpiętości.
Przykładowe schematy statyczne Konstrukcja trójpasowa Łukowe przekrycie hali Przykłady geometrii przekryć
Połączenia przegubowe
Przykłady kopuł prętowych
Spodek - hala w Katowicach
Jest to jeden z pierwszych w skali światowej obiektów z dachem zrealizowanych w koncepcji tensegrity. Nad areną znajduje się paraboliczna kopuła której zadaniem jest m.in. doświetlanie areny światłem naturalnym. Kopuła ta u swojej podstawy posiada stalowy pierścień usztywniający. Kopułę łączą z zewnętrznym, górnym pierścieniem stalowym wiązki lin w formie prętowo-cięgnowych kratownic. Tych 120 kratownic pełni rolę nośną w sposób analogiczny do prętowo-cięgnowych układów zaproponowanych przez D. Geigera, tyle że kilkanaście lat później. Kratownice te złożone są dwóch wiązek lin połączonych, rozwartych słupkami. Słupki te, przenoszące wyłącznie siły ściskające tworzą we wnętrzu konstrukcji dachu przestrzeń technologiczną o wysokości 4m. Oś kopuły nie przechodzi przez środek elipsy, stanowiącej płaszczyznę przekrycia, ale pokrywa się z osią geometryczną osi hali, areny. Wspomniany więc górny stalowy pierścień stalowy do którego zamocowane są prętowo-cięgnowe dźwigary dachowe, mając rzut kołowy nie opiera się w całości na żebrach płaszcza hali ale częściowo oparty jest na wspornikach w tych żebrach utwierdzonych.
Kopuły prętowe Fullera
Jednokrzywiznowe, walcowe powłoki prętowe
Krzywizna Gaussa
Konstrukcje cięgnowe
a)z pojedynczych cięgien - niezbędny duży ciężar pokrycia z uwagi na działanie wiatru (do góry)
b) dźwigary (kratownice) Jawertha - dodatkowe dolne cięgno napinające poprawia sytuacje w stosunku do a) Oraz ma lepszy dekrement tłumienia.
c) Powierzchniowe siatki cięgnowe -składają się z cięgien: nośnych i napinających, leżących na powierz- chni o ujemnej krzywiźnie Gaussa. Obydwa rodzaje cięgien są na ogół zakotwione w dźwigarze brzegowym
Wiązary cięgnowe Płaskie i jednokrzywiznowe przekrycia wiszące


(…)

…”
Schemat konstrukcji
Szczegóły konstrukcyjne cięgien
Rodzaje cięgien
a)Cięgna z kształtowników walcowanych (dwuteowniki, ceowniki płaskowniki, pręty okrągłe itp.). Mają duży przekrój poprzeczny. b)Cięgna z wiązki drutów stalowych o średnicy 0,5-9,0 mm. Druty cienkie o średnicy poniżej 3 mm splatane są w liny , a druty o większej średnicy splatane są w kable.
Rodzaje lin Zaktowienia
a)Zalanie końcówki cięgna stopem metalu, b) stosowane w przypadku pojedynczych prętów, c) kliny i szczęki powodują docisk cięgien do bloków oporowych, d) cięgna w postaci pojedynczych prętów, e) w odciągach slupów lub w konstrukcjach o charakterze pomocniczym, f) zaprasowanie lub zawalcowanie końcówki cięgna w specjalnym elemencie Zależność naprężęń i okdształceń
1 - stal S235 2 - stal S355 3 - drut stalowy na liny
Strata…
