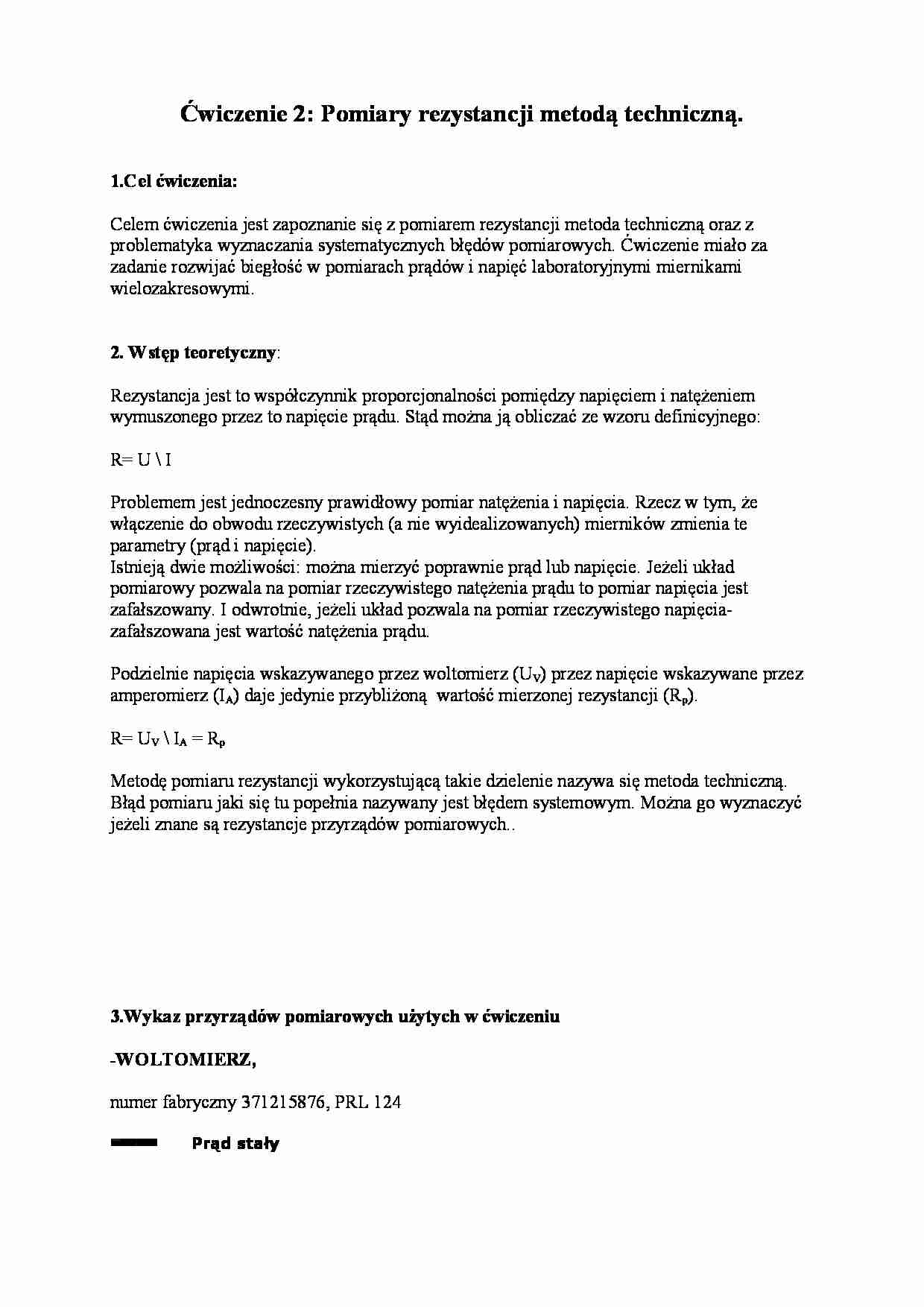

Pomiary rezystancji metodą techniczna - strona 1 Pomiary rezystancji metodą techniczna - strona 2 Pomiary rezystancji metodą techniczna - strona 3

Fragment notatki:

Ćwiczenie 2: Pomiary rezystancji metodą techniczną. 1.Cel ćwiczenia: Celem ćwiczenia jest zapoznanie się z pomiarem rezystancji metoda techniczną oraz z  problematyka wyznaczania systematycznych błędów pomiarowych. Ćwiczenie miało za  zadanie rozwijać biegłość w pomiarach prądów i napięć laboratoryjnymi miernikami  wielozakresowymi. 2. Wstęp teoretyczny : Rezystancja jest to współczynnik proporcjonalności pomiędzy napięciem i natężeniem  wymuszonego przez to napięcie prądu. Stąd można ją obliczać ze wzoru definicyjnego: R= U \ I Problemem jest jednoczesny prawidłowy pomiar natężenia i napięcia. Rzecz w tym, że  włączenie do obwodu rzeczywistych (a nie wyidealizowanych) mierników zmienia te  parametry (prąd i napięcie). Istnieją dwie możliwości: można mierzyć poprawnie prąd lub napięcie. Jeżeli układ  pomiarowy pozwala na pomiar rzeczywistego natężenia prądu to pomiar napięcia jest  zafałszowany. I odwrotnie, jeżeli układ pozwala na pomiar rzeczywistego napięcia-  zafałszowana jest wartość natężenia prądu. Podzielnie napięcia wskazywanego przez woltomierz (UV) przez napięcie wskazywane przez  amperomierz (IA) daje jedynie przybliżoną  wartość mierzonej rezystancji (Rp). R= UV \ IA = Rp Metodę pomiaru rezystancji wykorzystującą takie dzielenie nazywa się metoda techniczną.  Błąd pomiaru jaki się tu popełnia nazywany jest błędem systemowym. Można go wyznaczyć  jeżeli znane są rezystancje przyrządów pomiarowych.. 3.Wykaz przyrządów pomiarowych użytych w ćwiczeniu -WOLTOMIERZ,  numer fabryczny 371215876, PRL 124       Prąd stały         Ustrój magnetoelektryczny z magnesem stałym       Izolacja elektryczna przyrządu sprawdzona napięciem 3 kV              0,5       Wskaźnik klasy dokładności  LM-3        Rodzaj -AMPEROMIERZ, -ZASILACZ -DWA OPORNIKI DEKADOWE klasy 0,1 4. Przebieg ćwiczenia a) Układ z poprawnie mierzonym prądem Wyniki pomiarów dla układu z poprawnie mierzonym prądem: Lp. I(mA) U(V) R(Ω) Rp(Ω) 1 8,1 8,25 4 1018,5 2 7,8 8,25 40 1057,7 3 3 5,8 8,25 400 1422,4 4 4,0 8,25 2000 2062,5 5 2,0 8,25 4000 4125,0 R- oporność zadana przez prowadzącego. Oporności wyznaczone z prawa Ohma, metodą obliczeniową: R= U\ I   prąd elektryczny I przepływający przez przewodnik jest wprost proporcjonalny do  napięcia elektrycznego U. 1) R1= U1\ I1= 8,25\ 0,0081 = 1018,5 Ω 2) R2= U2\ I2= 8,25\ 0,0078 = 1057,7 Ω 3) R3= U3\ I3= 8,25\ 0,0058 = 1422,4Ω 4) R4= U4\ I4= 8,25\ 0,0040 = 2062,5 Ω 5) R5= U5\ I5= 8,25\ 0,0020 = 4125,0 Ω b) Układ z poprawnie mierzonym napięciem ... zobacz całą notatkę
