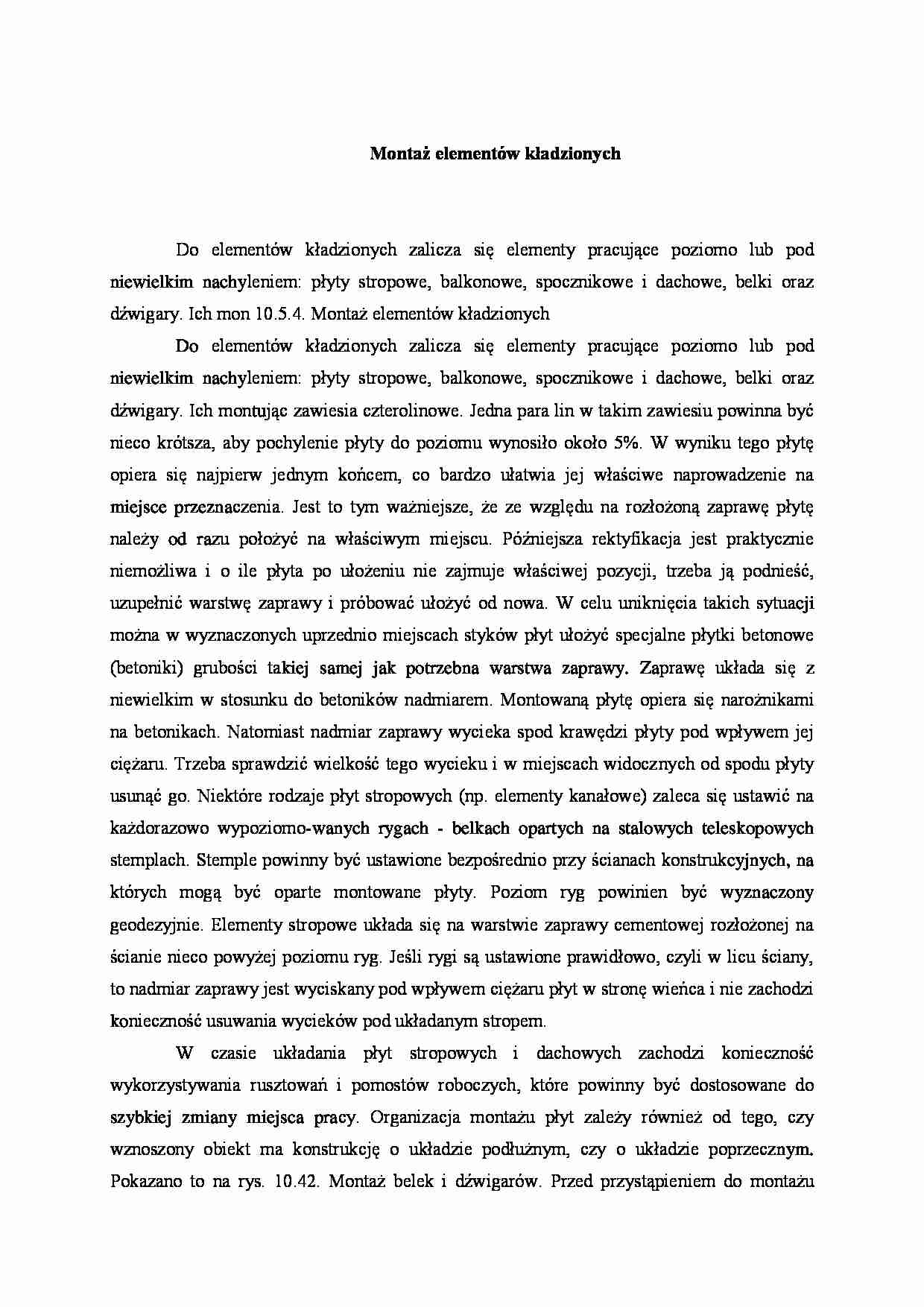

Montaż elementów kładzionych
Do elementów kładzionych zalicza się elementy pracujące poziomo lub pod niewielkim nachy­leniem: płyty stropowe, balkonowe, spocznikowe i dachowe, belki oraz dźwigary. Ich mon 10.5.4. Montaż elementów kładzionych
Do elementów kładzionych zalicza się elementy pracujące poziomo lub pod niewielkim nachy­leniem: płyty stropowe, balkonowe, spocznikowe i dachowe, belki oraz dźwigary. Ich montując zawiesia czterolinowe. Jedna para lin w ta­kim zawiesiu powinna być nieco krótsza, aby pochylenie płyty do poziomu wynosiło oko­ło 5%. W wyniku tego płytę opiera się naj­pierw jednym końcem, co bardzo ułatwia jej właściwe naprowadzenie na miejsce przezna­czenia. Jest to tym ważniejsze, że ze wzglę­du na rozłożoną zaprawę płytę należy od ra­zu położyć na właściwym miejscu. Późniejsza rektyfikacja jest praktycznie niemożliwa i o ile płyta po ułożeniu nie zajmuje właściwej pozy­cji, trzeba ją podnieść, uzupełnić warstwę zapra­wy i próbować ułożyć od nowa. W celu unik­nięcia takich sytuacji można w wyznaczonych uprzednio miejscach styków płyt ułożyć spe­cjalne płytki betonowe (betoniki) grubości ta­kiej samej jak potrzebna warstwa zaprawy. Za­prawę układa się z niewielkim w stosunku do betoników nadmiarem. Montowaną płytę opie­ra się narożnikami na betonikach. Natomiast nadmiar zaprawy wycieka spod krawędzi pły­ty pod wpływem jej ciężaru. Trzeba sprawdzić wielkość tego wycieku i w miejscach widocz­nych od spodu płyty usunąć go. Niektóre ro­dzaje płyt stropowych (np. elementy kanałowe) zaleca się ustawić na każdorazowo wypoziomo-wanych rygach - belkach opartych na stalowych teleskopowych stemplach. Stemple powinny być ustawione bezpośrednio przy ścianach konstruk­cyjnych, na których mogą być oparte montowa­ne płyty. Poziom ryg powinien być wyznaczo­ny geodezyjnie. Elementy stropowe układa się na warstwie zaprawy cementowej rozłożonej na ścianie nieco powyżej poziomu ryg. Jeśli rygi są ustawione prawidłowo, czyli w licu ściany, to nadmiar zaprawy jest wyciskany pod wpływem ciężaru płyt w stronę wieńca i nie zachodzi ko­nieczność usuwania wycieków pod układanym stropem.
W czasie układania płyt stropowych i dacho­wych zachodzi konieczność wykorzystywania rusztowań i pomostów roboczych, które powin­ny być dostosowane do szybkiej zmiany miejsca pracy. Organizacja montażu płyt zależy również od tego, czy wznoszony obiekt ma konstrukcję o układzie podłużnym, czy o układzie poprzecz­nym. Pokazano to na rys. 10.42. Montaż belek i dźwigarów. Przed przystąpie­niem do montażu belek i dźwigarów należy na tych elementach i na ich podporach wyznaczyć punkty charakterystyczne. Są to na ogół: oś bel ki i odcinki belki, które mają spoczywać na podporach. Belki unosi się zazwyczaj, wykorzy­stując zawiesie dwulinowe zapewniające 5-proc. pochylenie elementu w czasie przenoszenia. Po­ziom ułożenia belek reguluje się zazwyczaj za pomocą podkładek stalowych albo wykonuje się podlewki z betonu lub zaprawy. Smukłe dźwigary kratowe trzeba czasem wzma­cniać na czas montażu przez zamocowanie na nich specjalnej konstrukcji usztywniającej. Przy montażu dźwigarów o większych rozpiętościach, podatnych na podmuchy wiatru, jest niezbędne stosowanie konopnych lin kierunko­wych. Są one używane do naprowadzania dźwi­gara wiszącego na haku maszyny montażo­wej we właściwe położenie. Zakładanie tych lin i operowanie nimi należy do obowiązków montażystów (linowych) obsługujących składo­wisko prefabrykatów. Do prowizorycznego za­mocowania i rektyfikacji dźwigarów o wysoko­ści przekroju ponad ... zobacz całą notatkę
