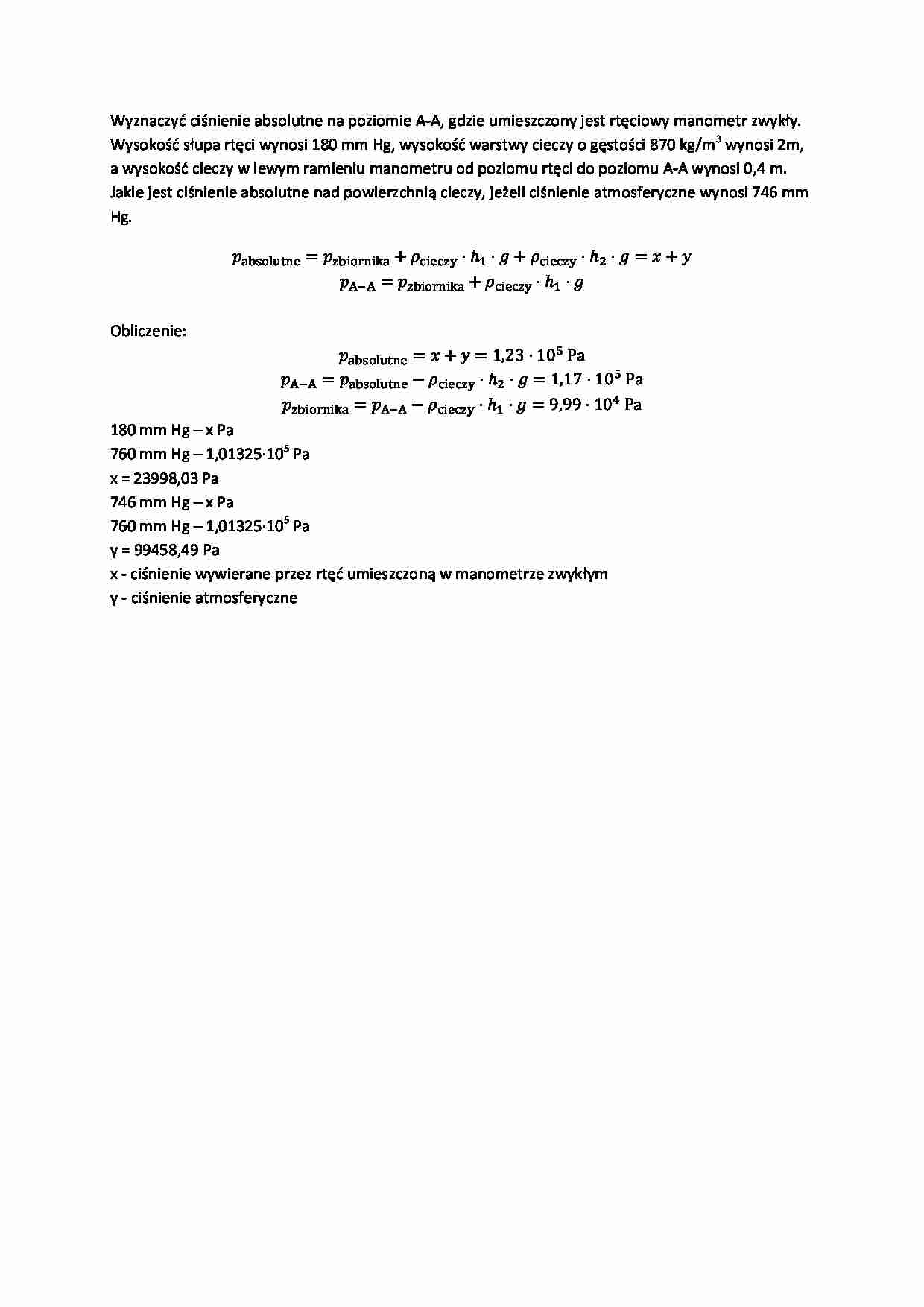

Manometr - zadania

Wyznaczyć ciśnienie absolutne na poziomie A-A, gdzie umieszczony jest rtęciowy manometr zwykły.
Wysokość słupa rtęci wynosi 180 mm Hg, wysokość warstwy cieczy o gęstości 870 kg/m3 wynosi 2m,
a wysokość cieczy w lewym ramieniu manometru od poziomu rtęci do poziomu A-A wynosi 0,4 m.
Jakie jest ciśnienie absolutne nad powierzchnią cieczy, jeżeli ciśnienie atmosferyczne wynosi 746 mm
Hg.
‫݌‬ୟୠୱ୭୪୳୲୬ୣ = ‫୸݌‬ୠ୧୭୰୬୧୩ୟ + ߩୡ୧ୣୡ୸୷ · ℎଵ · ݃ + ߩୡ୧ୣୡ୸୷ · ℎଶ · ݃ = ‫ݕ + ݔ‬
‫݌‬୅ି୅ = ‫୸݌‬ୠ୧୭୰୬୧୩ୟ + ߩୡ୧ୣୡ୸୷ · ℎଵ · ݃
Obliczenie:
‫݌‬ୟୠୱ୭୪୳୲୬ୣ = ‫01 · 32,1 = ݕ + ݔ‬ହ Pa
‫݌‬୅ି୅ = ‫݌‬ୟୠୱ୭୪୳୲୬ୣ − ߩୡ୧ୣୡ୸୷ · ℎଶ · ݃ = 1,17 · 10ହ Pa
‫୸݌‬ୠ୧୭୰୬୧୩ୟ = ‫݌‬୅ି୅ − ߩୡ୧ୣୡ୸୷ · ℎଵ · ݃ = 9,99 · 10ସ Pa
180 mm Hg – x Pa
760 mm Hg – 1,01325·105 Pa
x = 23998,03 Pa
746 mm Hg – x Pa
760 mm Hg – 1,01325·105 Pa
y = 99458,49 Pa
x - ciśnienie wywierane przez rtęć umieszczoną w manometrze zwykłym
y - ciśnienie atmosferyczne
