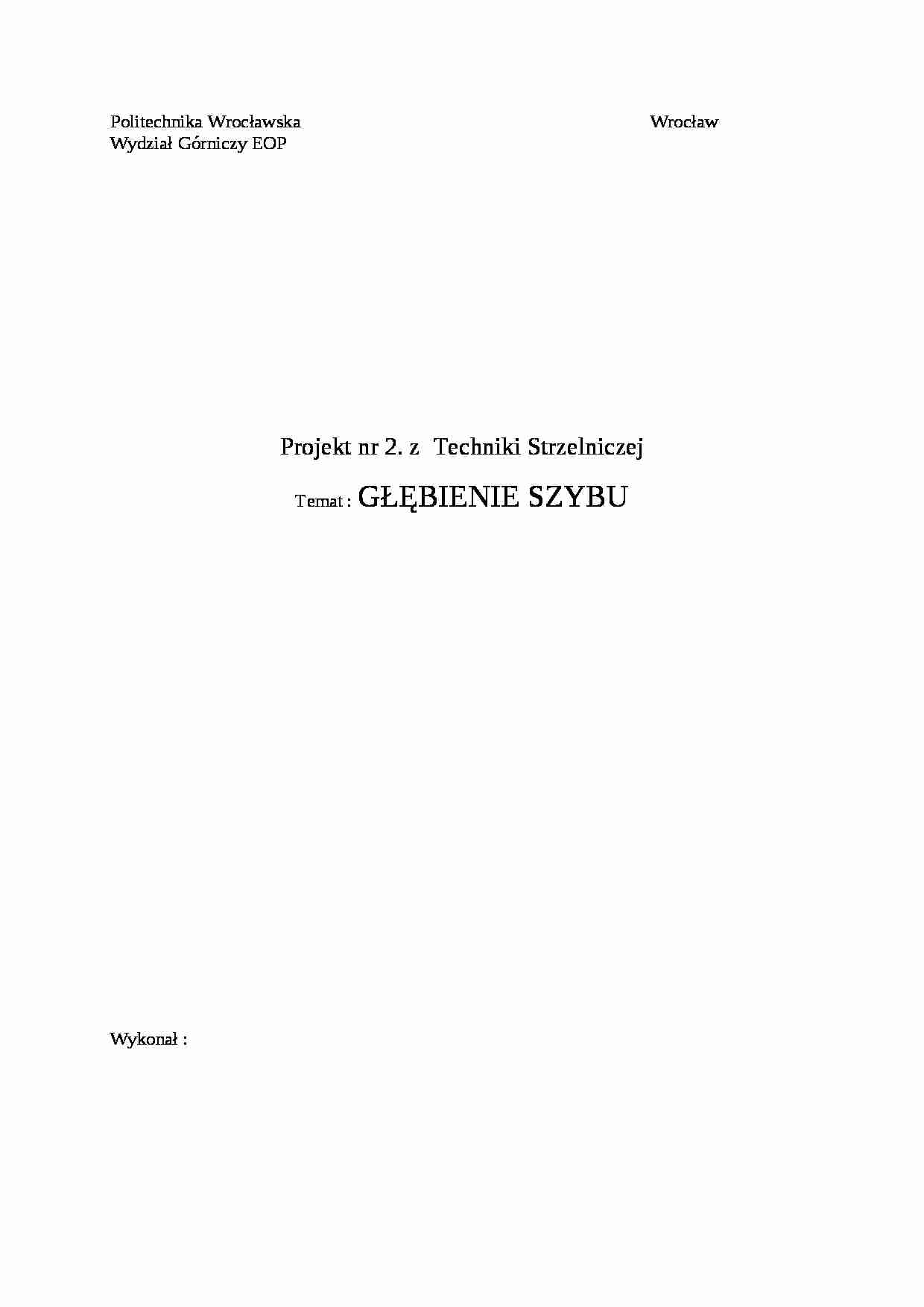

Politechnika Wrocławska Wrocław Wydział Górniczy EOP Projekt nr 2. z Techniki Strzelniczej
Temat : GŁĘBIENIE SZYBU
Wykonał : Dane średnica szybu D = 6,5 [ m ],
rodzaj skały sól kamienna,
współczynnik zwięzłości Protodiakonowa f = 5,0 głębokość zalegania warstwy 450 [ m ],
Obliczenia
Obliczenie liczby otworów przypadającej na 1 m2 powierzchni szybu - n
S - pole powierzchni przekroju poprzecznego szybu,
Obliczenie całkowitej liczby otworów - N
Dla 46 otworów strzałowych przy średnicy szybu w wyłomie D = 6,5 [ m ] odpowiadają 4 okręgi osadzenia otworów strzałowych.
Średnica ładunku MW dla powyższych danych wyniesie dMW = 36 [ mm ] a średnica otworów strzałowych wyniesie do = 38 [ mm ].
Obliczenie długości otworów strzałowych - lo
Korzystam z 4 wzorów:
Obliczenie długości otworów strzałowych ze względu na czas ich wiercenia - low czas wiercenia wszystkich otworów w przodku tw = 2 [ h ],
liczba jednocześnie pracujących wiertarek k = 2,
prędkość wiercenia v = 34,5 [ m/h ],
Obliczenie długości otworów strzałowych ze względu na czas ładowania urobku - lol czas mechanicznego ładowania tl = 0,93 [ h ],
wydajność ładowarki w = 60 [ m3/h ],
współczynnik wykorzystania czasu ładowarki
(…)
… ładowarek nl = 2
współczynnik wykorzystania otworu = 0,95
Obliczenie długości otworów strzałowych ze względu na czas ciągnienia urobku - loc czas ciągnienia urobku z 1 zabioru tc = 4 [ h ],
pojemność kubła Vk = 1,5 [ m3 ],
współczynnik wypełnienia kubła kw = 0,9
współczynnik wykorzystania urządzeń wyciągowych c = 0,9
współczynnik rozluzowania skały kr = 2,0
czas 1 cyklu ciągnienia urobku tcl = 0,0451…
… jednostkowego MW - q
- współczynnik wytrzymałości skały
s - wskaźnik struktury skały s = 1,0 dla struktury masywnej skały,
v - wskaźnik usztywnienia zabioru v = 1,5 e - wskaźnik mocy MW e = 2,0 dla metanitów,
- gęstość załadowania = 0,9 dla MW patronowanego,
d - wskaźnik jakości przybitki d = 1,0 dla jakości dobrej,
Obliczenie ładunku całkowitego MW - Q
Obliczenie ładunku w jednym otworze - Qo
Dobór materiału wybuchowego
nazwa Metanit D8GH2
średnica naboju dMW = 36 [ mm ],
masa naboju mn = 200 [ g ],
długość naboju ln = 200 [ mm ],
skuteczność w bloku Trauzla 228 [ cm3 ],
Obliczenie ilości naboi MW w jednym otworze - nn
Obliczenie długości przybitki - lp.
Obliczenie długości „ fajki ” - lf
Dobór zapalnika
Ze względu na dopływ wody do szybu wybieram zapalnik bezpieczny wobec prądów błądzących. GZE M 2,0A M - 25B
Rezystancja zapalnika z 2 m. przewodami miedzianymi - Rz = 2,5
Obliczenie sieci strzałowej
Rozmieszczenie otworów strzałowych
Konstrukcja otworu strzałowego z inicjacją przednią
Przyjmuję trójpierścieniowe połączenie zapalników
OZ - obwód zapalnikowy,
LS - linia strzałowa,
Z - zapalarka,
Rzi - oporność i- tego zapalnika,
Rgi - oporność i- tego obwodu połączonego równolegle,
Rl - oporność linii strzałowej…
