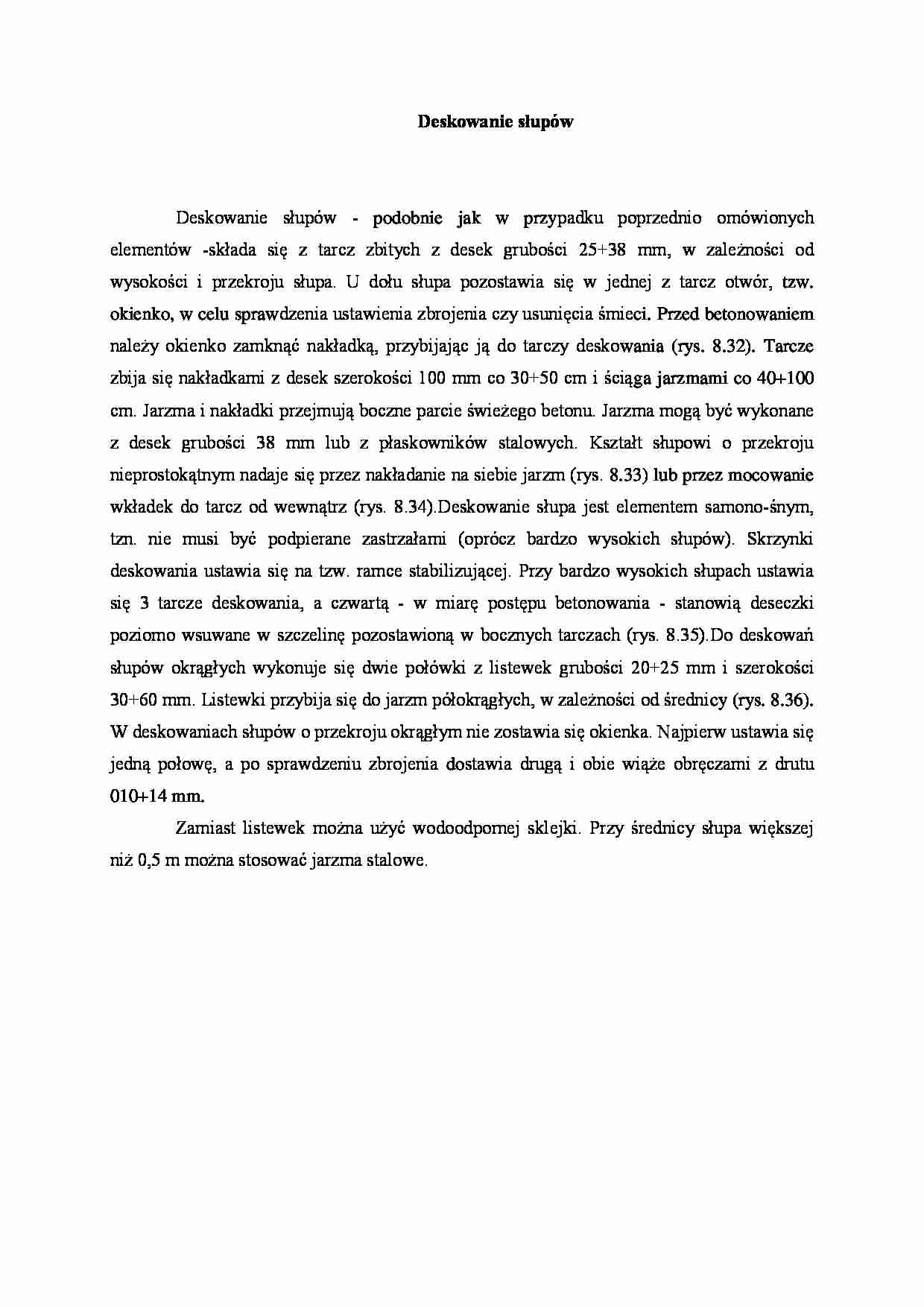

Deskowanie słupów
Deskowanie słupów - podobnie jak w przy­padku poprzednio omówionych elementów -składa się z tarcz zbitych z desek grubości 25+38 mm, w zależności od wysokości i prze­kroju słupa. U dołu słupa pozostawia się w jed­nej z tarcz otwór, tzw. okienko, w celu spraw­dzenia ustawienia zbrojenia czy usunięcia śmie­ci. Przed betonowaniem należy okienko za­mknąć nakładką, przybijając ją do tarczy desko­wania (rys. 8.32). Tarcze zbija się nakładkami z desek szerokości 100 mm co 30+50 cm i ścią­ga jarzmami co 40+100 cm. Jarzma i nakład­ki przejmują boczne parcie świeżego betonu. Jarzma mogą być wykonane z desek grubości 38 mm lub z płaskowników stalowych. Kształt słupowi o przekroju nieprostokątnym nadaje się przez nakładanie na siebie jarzm (rys. 8.33) lub przez mocowanie wkładek do tarcz od wewnątrz (rys. 8.34). Deskowanie słupa jest elementem samono-śnym, tzn. nie musi być podpierane zastrzała­mi (oprócz bardzo wysokich słupów). Skrzynki deskowania ustawia się na tzw. ramce stabilizu­jącej. Przy bardzo wysokich słupach ustawia się 3 tarcze deskowania, a czwartą - w miarę po­stępu betonowania - stanowią deseczki poziomo wsuwane w szczelinę pozostawioną w bocznych tarczach (rys. 8.35). Do deskowań słupów okrągłych wykonuje się dwie połówki z listewek grubości 20+25 mm i szerokości 30+60 mm. Listewki przybija się do jarzm półokrągłych, w zależności od średni­cy (rys. 8.36). W deskowaniach słupów o przekroju okrągłym nie zostawia się okienka. Najpierw ustawia się jedną połowę, a po sprawdzeniu zbrojenia do­stawia drugą i obie wiąże obręczami z drutu 010+14 mm.
Zamiast listewek można użyć wodoodpornej sklejki. Przy średnicy słupa większej niż 0,5 m można stosować jarzma stalowe.
