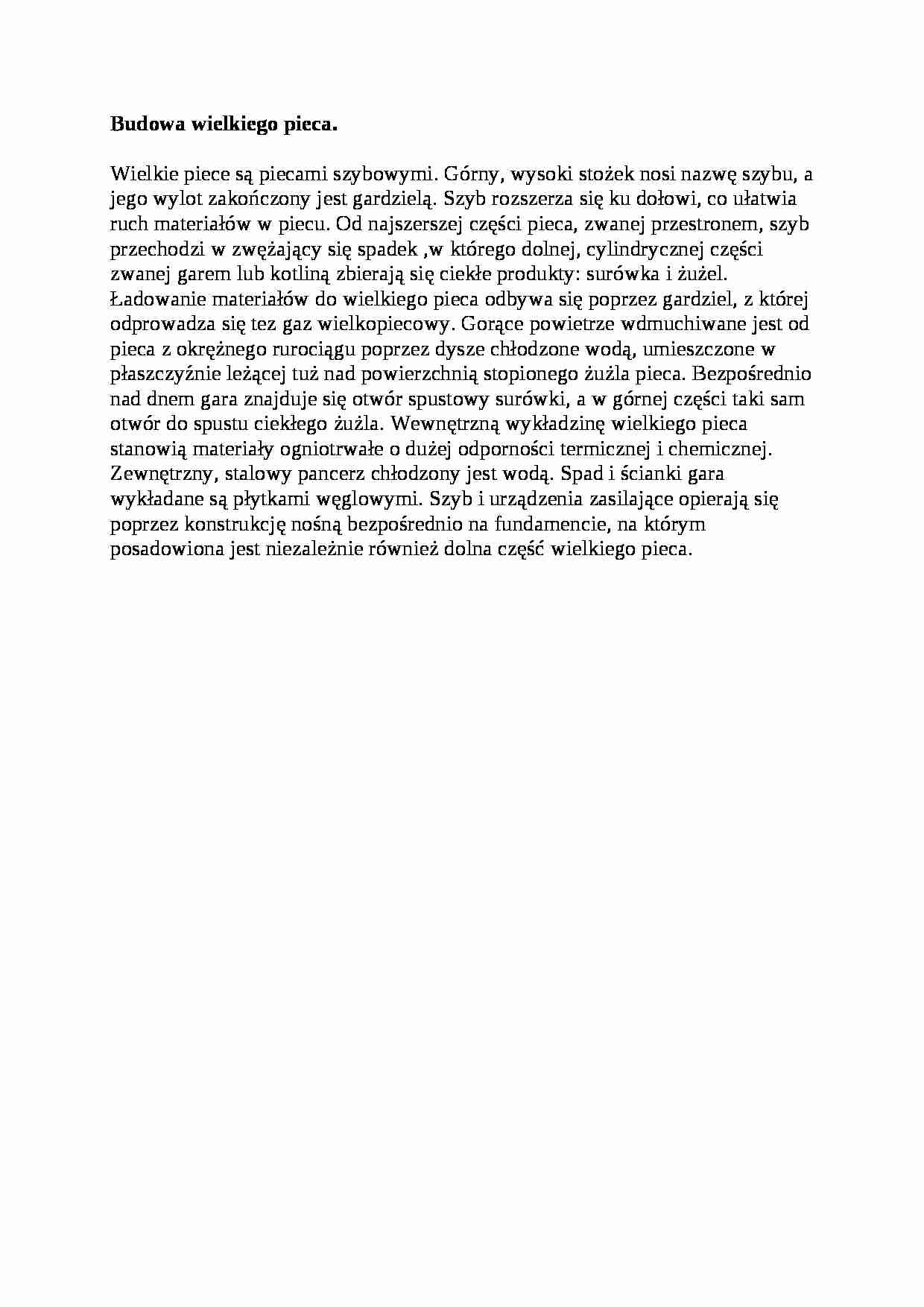

Budowa wielkiego pieca.
Wielkie piece są piecami szybowymi. Górny, wysoki stożek nosi nazwę szybu, a jego wylot zakończony jest gardzielą. Szyb rozszerza się ku dołowi, co ułatwia ruch materiałów w piecu. Od najszerszej części pieca, zwanej przestronem, szyb przechodzi w zwężający się spadek ,w którego dolnej, cylindrycznej części zwanej garem lub kotliną zbierają się ciekłe produkty: surówka i żużel. Ładowanie materiałów do wielkiego pieca odbywa się poprzez gardziel, z której odprowadza się tez gaz wielkopiecowy. Gorące powietrze wdmuchiwane jest od pieca z okrężnego rurociągu poprzez dysze chłodzone wodą, umieszczone w płaszczyźnie leżącej tuż nad powierzchnią stopionego żużla pieca. Bezpośrednio nad dnem gara znajduje się otwór spustowy surówki, a w górnej części taki sam otwór do spustu ciekłego żużla. Wewnętrzną wykładzinę wielkiego pieca stanowią materiały ogniotrwałe o dużej odporności termicznej i chemicznej. Zewnętrzny, stalowy pancerz chłodzony jest wodą. Spad i ścianki gara wykładane są płytkami węglowymi. Szyb i urządzenia zasilające opierają się poprzez konstrukcję nośną bezpośrednio na fundamencie, na którym posadowiona jest niezależnie również dolna część wielkiego pieca.
