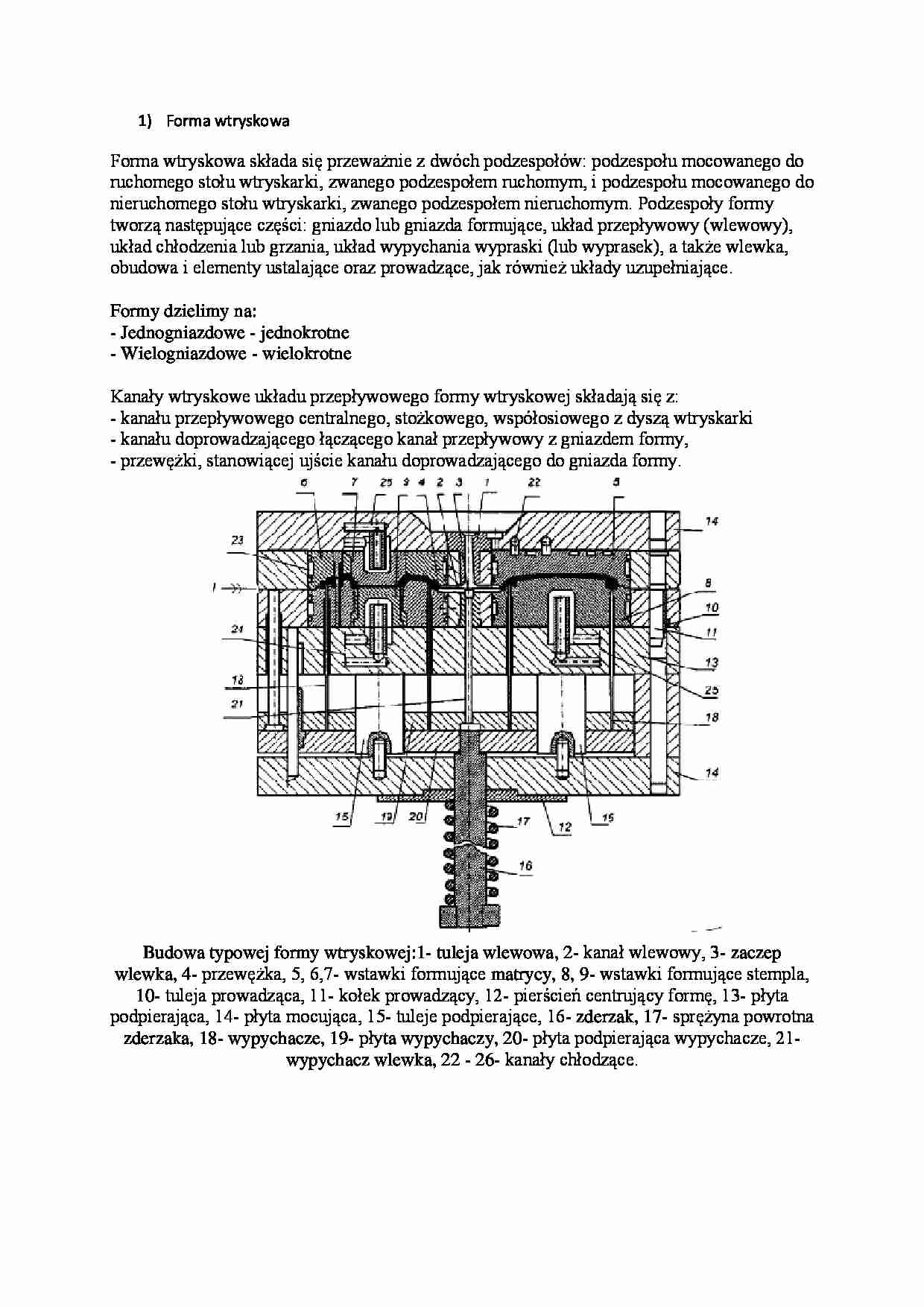

Forma wtryskowa-opracowanie - strona 1

Fragment notatki:

Forma wtryskowa
Forma wtryskowa składa się przeważnie z dwóch podzespołów: podzespołu mocowanego do ruchomego stołu wtryskarki, zwanego podzespołem ruchomym, i podzespołu mocowanego do nieruchomego stołu wtryskarki, zwanego podzespołem nieruchomym. Podzespoły formy tworzą następujące części: gniazdo lub gniazda formujące, układ przepływowy (wlewowy), układ chłodzenia lub grzania, układ wypychania wypraski (lub wyprasek), a także wlewka, obudowa i elementy ustalające oraz prowadzące, jak również układy uzupełniające. Formy dzielimy na: - Jednogniazdowe - jednokrotne - Wielogniazdowe - wielokrotne Kanały wtryskowe układu przepływowego formy wtryskowej składają się z: - kanału przepływowego centralnego, stożkowego, współosiowego z dyszą wtryskarki - kanału doprowadzającego łączącego kanał przepływowy z gniazdem formy, - przewężki, stanowiącej ujście kanału doprowadzającego do gniazda formy.
Budowa typowej formy wtryskowej:1- tuleja wlewowa, 2- kanał wlewowy, 3- zaczep wlewka, 4- przewężka, 5, 6,7- wstawki formujące matrycy, 8, 9- wstawki formujące stempla, 10- tuleja prowadząca, 11- kołek prowadzący, 12- pierścień centrujący formę, 13- płyta podpierająca, 14- płyta mocująca, 15- tuleje podpierające, 16- zderzak, 17- sprężyna powrotna zderzaka, 18- wypychacze, 19- płyta wypychaczy, 20- płyta podpierająca wypychacze, 21- wypychacz wlewka, 22 - 26- kanały chłodzące.
