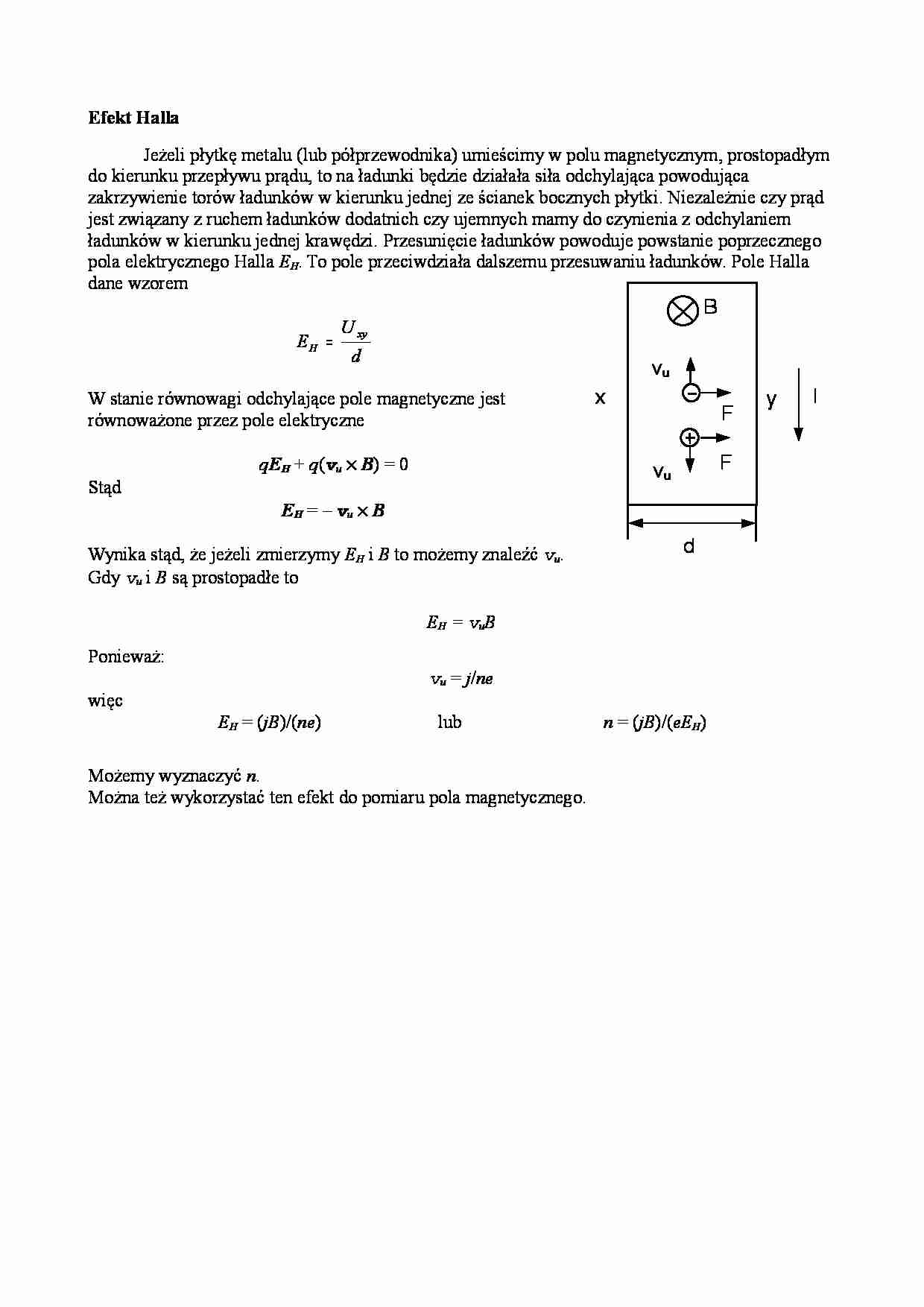

Efekt Halla Jeżeli płytkę metalu (lub półprzewodnika) umieścimy w polu magnetycznym, prostopadłym  do kierunku przepływu prądu, to na ładunki będzie działała siła odchylająca powodująca  zakrzywienie torów ładunków w kierunku jednej ze ścianek bocznych płytki. Niezależnie czy prąd  jest związany z ruchem ładunków dodatnich czy ujemnych mamy do czynienia z odchylaniem  ładunków w kierunku jednej krawędzi. Przesunięcie ładunków powoduje powstanie poprzecznego  pola elektrycznego Halla  EH . To pole przeciwdziała dalszemu przesuwaniu ładunków. Pole Halla  dane wzorem d U E xy H  = W stanie równowagi odchylające pole magnetyczne jest  równoważone przez pole elektryczne q EH  +  q ( v u   ×  B ) = 0 Stąd EH  = –  v u   ×  B Wynika stąd, że jeżeli zmierzymy  EH  i  B  to możemy znaleźć  vu . Gdy  vu  i  B  są prostopadłe to EH = vuB Ponieważ: vu  =  j / ne więc EH  = ( jB )/( ne ) lub n  = ( jB )/( eEH ) Możemy wyznaczyć  n . Można też wykorzystać ten efekt do pomiaru pola magnetycznego. I y x B vu vu F F d Document Outline Efekt Halla ... zobacz całą notatkę
