Badanie efektu Halla

Notatkę dodano: 27.05.2013,
Pobrań: 1,
Wyświetleń: 90

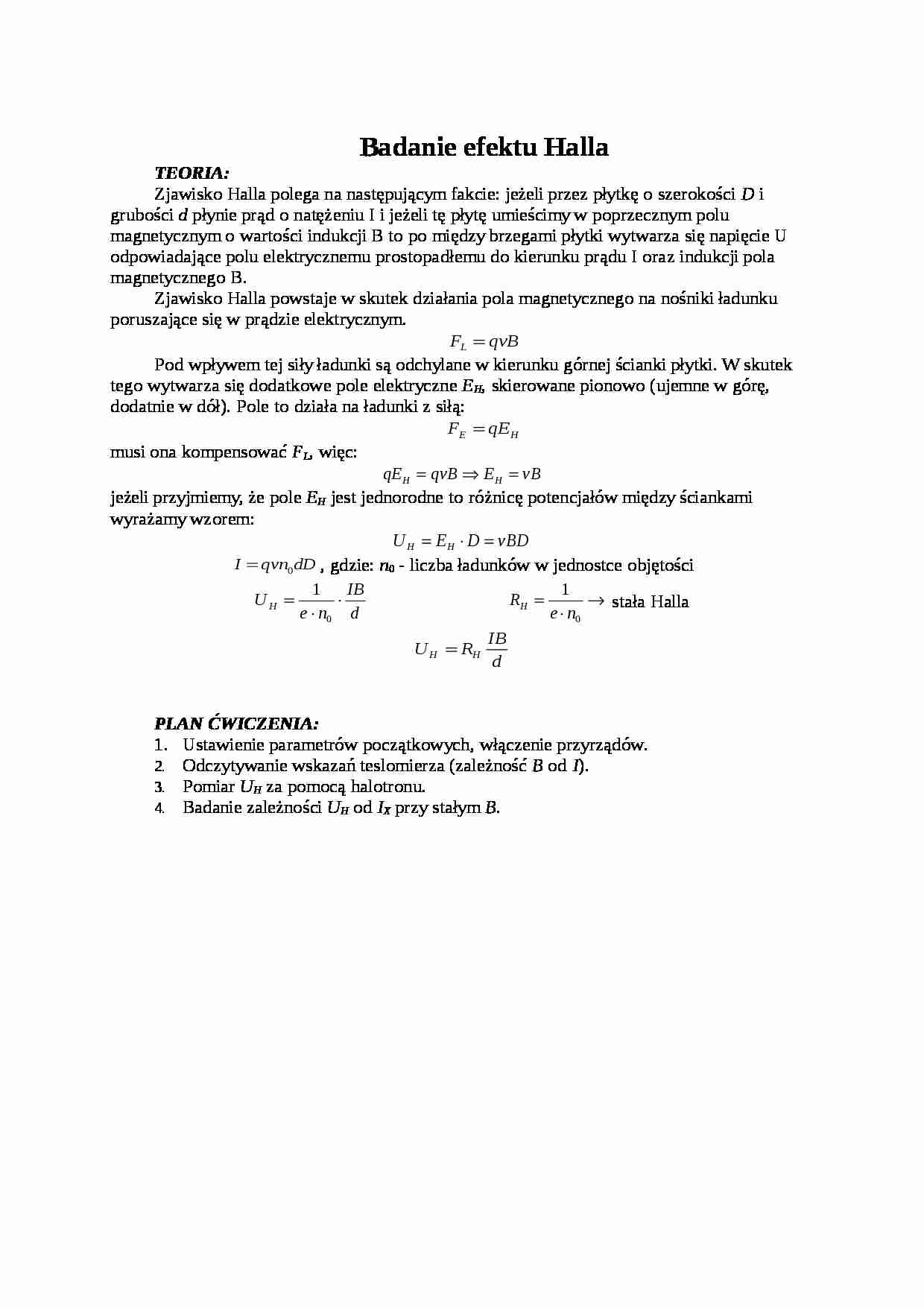

Badanie efektu Halla TEORIA: Zjawisko Halla polega na następującym fakcie: jeżeli przez płytkę o szerokości D i grubości d płynie prąd o natężeniu I i jeżeli tę płytę umieścimy w poprzecznym polu magnetycznym o wartości indukcji B to po między brzegami płytki wytwarza się napięcie U odpowiadające polu elektrycznemu prostopadłemu do kierunku prądu I oraz indukcji pola magnetycznego B.

Zjawisko Halla powstaje w skutek działania pola magnetycznego na nośniki ładunku poruszające się w prądzie elektrycznym.

Pod wpływem tej siły ładunki są odchylane w kierunku górnej ścianki płytki. W skutek tego wytwarza się dodatkowe pole elektryczne E H , skierowane pionowo (ujemne w górę, dodatnie w dół). Pole to działa na ładunki z siłą:

musi ona kompensować F L , więc: jeżeli przyjmiemy, że pole E H jest jednorodne to różnicę potencjałów między ściankami wyrażamy wzorem:

, gdzie: n 0 - liczba ładunków w jednostce objętości

stała Halla

PLAN ĆWICZENIA: Ustawienie parametrów początkowych, włączenie przyrządów.

Odczytywanie wskazań teslomierza (zależność B od I ).

Pomiar U H za pomocą halotronu.

Badanie zależności U H od I X przy stałym B .
